Пристрій і принцип роботи глибинного насоса в свердловині

Серед глибинних насосів для свердловин, що поставляють в будинок або іншу будівлю чисту воду, найбільш часто вживаними розглядаються два різновиди: вібраційні і відцентрові. Розберемо з вами їх будова та засади функціонування.

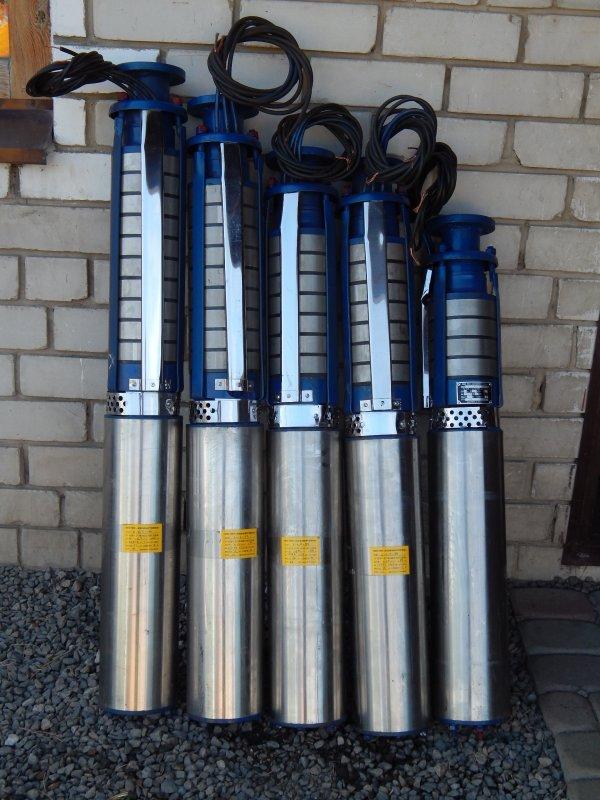

Відцентрова глибинна варіація

Глибинний насос для свердловин – найпоширеніша конструкція, що користується величезною популярністю через високу ефективності, можливості занурення в свердловини різних глибин (різні моделі мають різну нагнітальну здатність), стійкості виконання своїх функцій при дотриманні експлуатаційних умов, і мінімально необхідного технічного обслуговування. Ви можете придбати подібний агрегат у нас за оптимальною ціною.

Будова помпи цієї конфігурації наступне:

· Корпус з нержавіючої сталі з прикріпленою до нього захисною сіткою;

· Фільтр грубої очистки (у різних моделях можуть бути пристосування тонкого очищення, але тоді обладнання буде вимагати періодичного очищення і повинно бути обладнане антікавітаціонной заслінкою щоб уникнути закипання рідини усередині через недостатню всмоктуючої сили, якщо проціджувачів тонкого очищення сильно забрудниться);

· Вал двигуна, приєднаний до валу за допомогою сполучної муфти;

· Вхідний патрубок з розташованої поруч всмоктуючої камерою;

· Вихідний патрубок, куди перекачуване середовище передається назовні;

· Робоче колесо (їх може бути декілька, в залежності від моделі помпи);

· Кільця: ущільнювальне і компенсаційне;

· Проточні канали, що мають розширюється форму;

· Підшипники.

Додатково сучасне відцентрове пристрій захищено вбудованою автоматикою проти стрибків напруги електрики в мережі, до якої підключено.

Охолодження робочих систем відбувається через зовнішню стінку, стикається з відкачуваної рідиною, а також зсередини при її проходженні через проточні канали і обертові лопаті.

Принцип дії відцентрової варіації

Даний агрегат призначений в основному для чистої H₂O, тому будь-які вкраплення бруду, землі, мулу і піску небажані (хоча і допускаються в мінімальних кількостях, які, до речі, практично неминучі при інсталяції його в нову свердловину і при заміні старого виробу на нове).

Основна і єдина рушійна сила цього типу помпи – це сила відцентрового обертання рідини, яке досягається за рахунок обертання крильчатки. Чим більше обертаються крильчастих коліс встановлено всередині машини – тим більший напір створюється на виході. Якщо планується піднімати H₂O з серйозних глибин (більше 100-150 метрів), що, втім, є рідкістю в звичайних домоволодіннях, то в ряд встановлюються кілька помп однакової моделі, що з'єднуються для створення герметичності між ними. Підключення насоса ЕЦВ до харчування виконується електрокабелем потрібної довжини.

Відцентрова сила забирає зовнішнє середовище створюється в центрі обертається крильчатки розрядженням, розганяє її по колу, надаючи інерцію, і виштовхує її завдяки інерції в вихідний отвір, де вона тече безперервно завдяки натиску нових всмоктується мас.

Вібраційна варіація

Конструкція цього виду агрегату докорінно відрізняється від попереднього. Він складається з:

• Нижнього і верхнього склянок, з'єднаних разом, виготовлених з алюмінієвого сплаву;

• Сердечника;

• Котушок;

• Якоря;

• Штока;

• Амортизатора;

• Муфти;

• Упорів;

• Закрилок;

• Поршня;

• Діафрагми.

Схема пристрою і дія

У нижній склянку вкладається сердечник, виконаний у формі букви П, на «ніжки» якого надягають котушки. Будучи зануреними в нижню частину, весь вільний простір навколо них заливається гідроізоляційною сумішшю (епоксидна смола + білий пісок), яка також відводить тепло від сердечника.

Якір вібратора, виготовлений з листів електротехнічної сталі, має вертикальне отвір, у яке втрамбовывается шток вібратора. На останній встановлюються шайби, гумовий амортизатор, алюмінієва втулка, алюмінієва або пластикова муфта, діафрагма з гуми, пластиковий або алюмінієвий упор, втулки, гумовий поршень, і все це фіксується гайками. Монтаж виконується у верхній склянку, під низом зворотного вентиля і між нижньою частиною виброкомпонента і вищої відкритою частиною сердечника, створюючи певний простір, необхідне для отримання запасу ходу виброкомпонента і, як наслідок, самої помпи. Потім обидві частини сайту з'єднуються гвинтами.

Отримана конструкція виробляє вироблення за рахунок притягання між штоком і якорем, тих, що виконуються за рахунок особливостей електромагнетизму, генерирующегося що подається на котушки електрострумом, зі швидкістю 50 разів в секунду. Коли вібруючий компонент притягається вниз, зворотний вентиль, притягиваемый поршнем, робиться вибір H₂O з навколишнього простору колодязя, а коли якір подається вгору, вода подається у вихідний патрубок, выталкиваясь з помпи.
