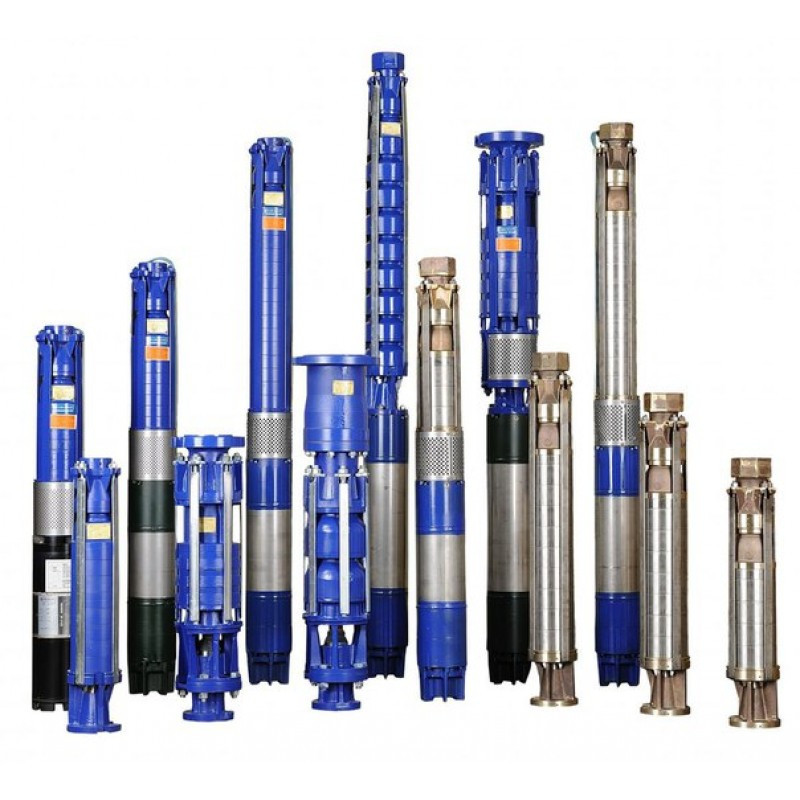

Насос ЕЦВ 12-160-100 нрк

Насос ЕЦВ 12-160-100 нрк

Технічні характеристики насоса ЕЦВ 12-160-100 нрк:

12 - мінімально допустимий діаметр обсадної колони свердловин дюймах. (діаметр у мм, зменшений у 25 разів і округлений)

160 — номінальне подавання води, м3/год.

100 — номінальний натиск води (висота підйому), м.

нрк — неіржавке робоче колесо.

2. Докладні характеристики насоса ЕЦВ 12-160-100 нрк:

Мінімально допустимий діаметр обсадної колони свердловин дюймах. (діаметр у мм, зменшений у 25 разів і округлений) — 12" (дюймів)

Номінальне подавання води — 160 м3/год.

Номінальний натиск води (висота підіймання) — 100 м.

Номінальна потужність — 65 кВт.

Номінальний струм — 130 А.

Маса агрегату — 450 кг.

Довжина насоса — 2 290 см.

Кількість щаблів насоса — 3.

3. Загальні відомості.

Насосні агрегати типу ЕЦВ призначені для подавання води зі свердловин із загальною мінералізацією (сухий залишок) не більш ніж 1500 мг/л, з водневим показником (рН) від 6,5 до 9,5, з температурою до 25 °C із масовою часткою твердих механічних домішок 0,01% (100%) гр/м3), вмістом хлоридів не більш ніж 350 мг/л, сульфатів — не більш ніж 500 мг/л, сірководню — 1,5 мг/л.

Агрегати можуть бути використані для міського, промислового та сільськогосподарського водопостачання, для зрошення, зниження рівня ґрунтових вод і для побутових потреб.

Агрегати працюють у тривалому режимі від мережі 3-фазного змінного струму напругою 380 В частотій 50 Гц.

У позначенні типорозміру агрегату входять: букви ЕСВ (Е — з приводом від занурювального електродвигуна, Ц — відцентровий, В — для подавання води) і цифри, що послідовно вказують: допустимий діаметр обсадної колони в дюймах (діаметр у мм, зменшений у 25 раз і округлений), номінальне подавання (у м3/год) і напір (в м), що відповідає номінальній поданню.

Насосні агрегати виготовляються в трьох виробленнях:

1. ЕЦВ

2. ЕЦВ з буквою Н ( корпусні деталі з неіржавкої сталі)

3. ЕЦВ із літерами НРК (корпусні деталі з неіржавкої сталі, робочі колеса з неіржавкої сталі, графітовий підп'ятник).

Агрегат складається з відцентрового насоса та заглибного електродвигуна. Насос ЕЦВ — одне- або багатоступеневий, з вертикальним виготовленням вала.
