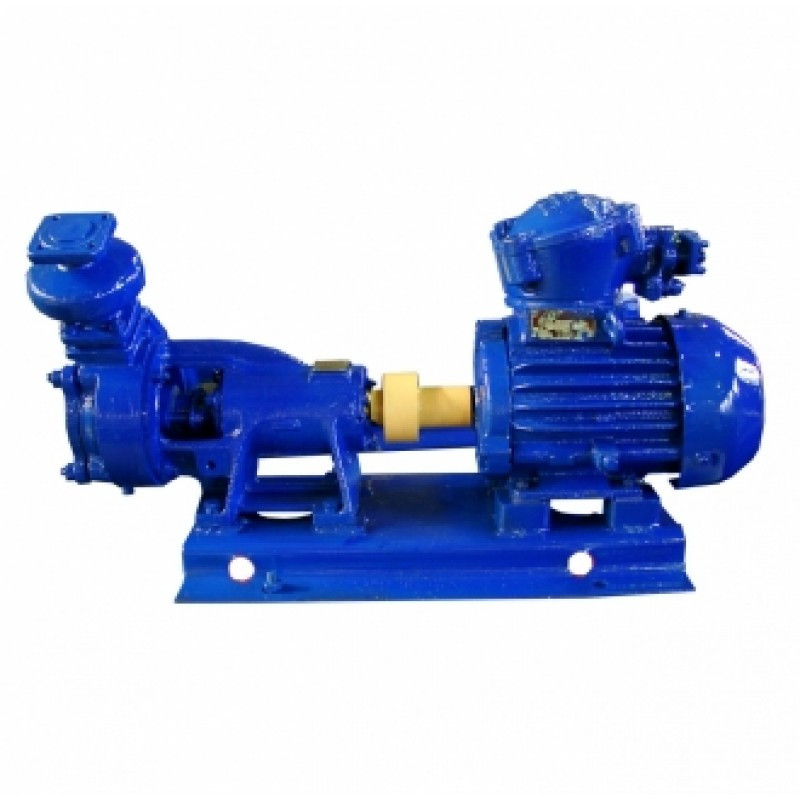

Насос ВКО 2/26А вихровий обігрівається,охолоджуваний, горизонтальний відцентровий

Насос ВКО 2/26А вихровий обігрівається,охолоджуваний, горизонтальний відцентровий

Характеристики насоса ВКО 2-26А:

Подача - 7,2 м3/год;

Напір - 26 м;

Максимальна споживана потужність насоса - 4,6 кВт;

Частота обертання - 1450 об/хв;

Тиск на вході в насос не більше - 0,25 МПа;

Тиск на вході в насос не більше - 2,5 кгс/см2;

Допустимий кавітаційний запас – 5 м;

Допустима тривалість самовсмоктування – 600 м;

Максимальна висота самовсмоктування - 4 м;

ККД насоса – 33 %;

ККД агрегату - 29 %;

Температура перекачується рідини – від -15 до + 85 °C;

Маса насоса – 30 кг;

Маса агрегату, в залежності від двигуна 113 ...132 кг;

Витік через торцеве ущільнення - 0,03 л/год;

Матеріал корпусу - сірий чавун;

Матеріал проточної частини - сірий чавун;

Тип ущільнення валу - торцеве одинарне;

Зовнішня витік - 0,3-1,0 л/год;

Рід струму - змінний;

Напруга струму - 220, 380 або 660;

Частота струму – 50 Гц;

Вихрові насоси типу ВКО призначені для перекачування води, нейтральних, горючих, токсичних, легковоспламенящихся і вибухонебезпечних, а також хімічно активних рідин з температурою від -40 до +85°с З вмістом твердих включень не більше 0,01% по масі розміром до 0,05 мм

Вихрові насоси характеризуються роботою вихрового колеса, що представляє собою плоский диск з короткими радіальними прямолінійними лопатями, розташованими на периферії колеса. У корпусі є кільцева порожнина, в яку входять лопаті колеса. Внутрішній ущільнюючий виступ, щільно тулячись до зовнішніх торцях і бічних поверхнях лопатей, поділяє всмоктуючий і напірний патрубки, сполучені з кільцевою порожниною.

При обертанні колеса рідина захоплюється лопатями і, одночасно, під впливом відцентрової сили, що закручується. Таким чином, у кільцевій порожнині працюючого насоса утворюється своєрідне подвійне кільцеве вихровий рух, чому насос і називається вихровим.

Особливість роботи вихрового колеса полягає в тому, що одна і та ж частинка рідини, рухаючись по гвинтовій траєкторії, на ділянці від входу в кільцеву порожнину до виходу з неї багаторазово потрапляє в межлопастное простір колеса, де кожен раз отримує додатковий приріст енергії, а, отже, і напору. Завдяки цьому вихровий насос в змозі розвинути напір у 2-4 рази більший, ніж відцентровий насос при одному і тому ж діаметрі колеса і тих же оборотах. Це, в свою чергу, призводить до значно менших габаритних розмірам і вазі вихрових насосів в порівнянні з відцентровими.

Перевагою вихрових насосів є те, що вони мають самовсасывающей здатність (особливо насоси типу ВКЗ з повітряним ковпаком), що виключає необхідність завивки корпусу і усмоктувальній лінії насоса перекачуваною рідиною перед кожним пуском.

Недоліком вихрових насосів є порівняно невисокий ККД (18-40%) і швидкий знос їх деталей при роботі на рідинах, що містять зважені тверді частинки.

Для перекачування легко застигають рідин насоси виготовляють з обігрівом - виконання ПКО. Конструктивно це виконується у вигляді додаткової обігрівається кришки, закріпленої на зовнішній кришці корпусу, що утворює камеру обігріву. До обігрівається кришки під'єднується паропровід з тиском пари до 5 кГс/см2.

Насоси з м'яким сальником застосовуються для перекачування води, нейтральних і хімічно активних рідин з температурою від -15 до +85°С. Насоси з торцевим ущільненням застосовуються для перекачування токсичних, горючих, легкозаймистих і вибухонебезпечних рідин з температурою від -40 до +85°С. При цьому насоси комплектуються електродвигунами у вибухозахищеному виконанні.

Залежно від середовища насоси виготовляються з наступних матеріалів.

Виконання А - матеріал корпусу, кришок, напірного ковпака -чавун СЧ20, робочу колеса - сталь 20Х13Л.

Виконання Б - матеріали деталей проточної частини - бронза Бр010?1 або Бр010Ц2.

Виконання До - матеріал проточної частини-хромонікелева сталь 12Х18Н9ТЛ або 10Х21Н5ТЛ.

Виконання АБ - матеріал корпусу, кришок, напірного ковпака -чавун, робочого колеса-бронза.

Умовне позначення у назві насоса: чисельник - подача в л/сек., знаменник - напір у м.
