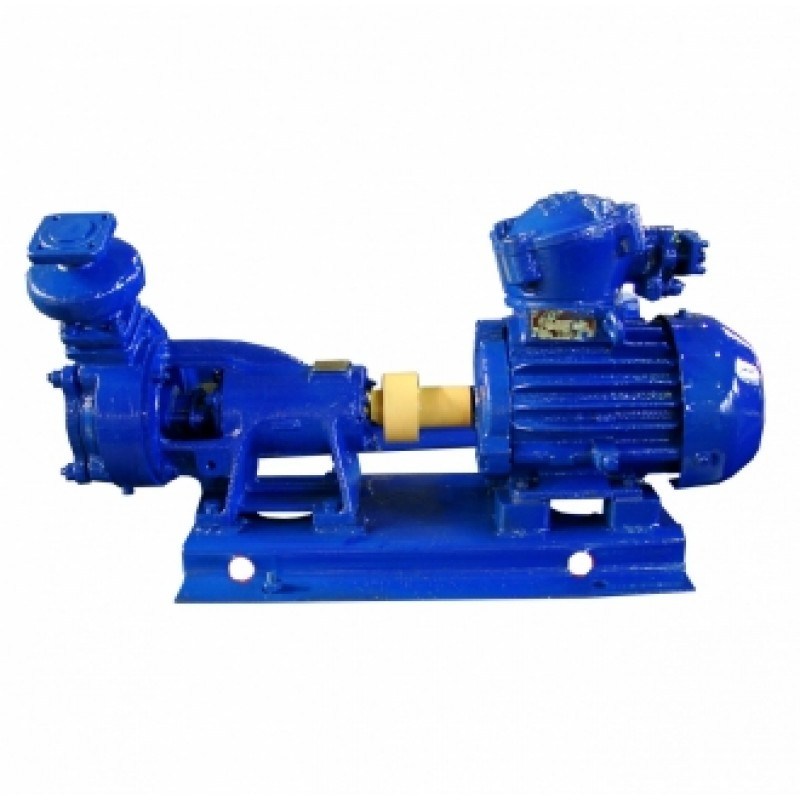

Насос ВК 1/16а вихровий, відцентровий, горизонтальний

Насос ВК 1/16а вихровий, відцентровий, горизонтальний

Характеристики насоса ВК 1-16А:

Подавання — 3,6 м3/год;

Напір — 16 м;

Максимальна споживана потужність насоса — 1,2 кВт;

Частота обертання — 1450 об/хв;

Тиск на вході в насос не більш ніж - 0,25 МПа;

Тиск на вході в насос не більш ніж - 2,5 кгс/см2;

Допустимий кавітаційний запас — 4 м;

Допустима тривалість самовсмоктування — 600 м;

Максимальна висота самовсмоктування — 4 м;

КПД насоса – 28 %;

ККД агрегату — 22%;

Температура рідини, що перекачується — від -15 до +85 °C;

Маса насоса — 27 кг;

Маса агрегата, залежно від двигуна 67...82 кг;

Качечка через торцеве ущільнення — 0,03 л/год;

Матеріал корпусу — сірий чавун;

Матеріал проточної частини — сірий чавун;

Тип ущільнення вала — одинарне торцеве;

Зовнішня витоку — 0,3-1,0 л/год;

Род струму — змінний;

Напруга струму — 220,380 або 660;

Частота тока – 50 Гц;

Вихрові насоси типу ВК призначені для перекачування води, нейтральних, горючих, токсичних, легкозаймистих і вибухозахисних, а також хімічно активних рідин із температурою від -40 до +85 °C з вмістом твердих включень не більш ніж 0,01% за масою розміром до 0,05 мм.

Вихрові насоси характеризуються роботою вихрового колеса, що являє собою плоский диск із короткими радіальними прямолінійними лопатями, розташованими на периферії колеса. У корпусі є кільцева порожнина, до якої і входять лопаті колеса. Внутрішній ущільнювальний виступ, щільно примикаючи до зовнішніх торців і бічних поверхонь лопатей, розділяє всмоктувальний і напірний патрубки, з'єднані з кільцевою порожниною.

Під час обертання колеса рідина захоплюється лопатями й водночас під впливом відцентрової сили закручується. Отже, у кільцевій порожнині насоса, що працює, утворюється своєрідний парний кільцевий вихровий рух, чому насос і називається вихровим.

Особливість роботи вихрового колеса полягає в тому, що одна й та сама частинка рідини, рухаючись гвинтовою траєкторією, на ділянці від входу в кільцеву порожнину до виходу з неї багаторазово потрапляє в міжлопатевий простір колеса, де щоразу отримує додаткове збільшення енергії, а отже, і натиску. Завдяки цьому вихровий насос у змозі розвинути напір у 2-4 рази більший, ніж відцентровий насос за одного й того ж діаметра колеса й тих самих обертів. Це так само призводить до набагато менших габаритних розмірів і ваги вихрових насосів, порівнюючи з відцентровими.

Перевагою вихрових насосів є те, що вони мають самовсмоктувальну здатність (особливо насоси типу ВКС з повітряним ковпаком), що запобігає завиванню корпусу та всмоктувальній лінії насоса перекачуваною рідиною перед кожним пуском.

Недостатком вихрових насосів є порівняно невисокий ККД (18-40%) і швидке зносування їхніх деталей під час роботи на рідинах, що містять зважені тверді частинки.

Для перекачування рідин, що легко застигають насосы виготовляють з обігріванням - виготовлення ВКО. Конструктивно це відбувається як додаткова нагрівна кришка, закріплена на зовнішній кришці корпусу, що утворює камеру обігріву. До нагрівної кришки під'єднується паропровід із тиском пари до 5 кГс/см2.

Насоси з м'яким сальником застосовуються для перекачування води, нейтральних і хімічно активних рідин із температурою від -15 до +85 °C. Насоси з торцевим ущільненням застосовуються для перекачування токсичних, паливних, легкозаймистих і вибухових рідин із температурою від -40 до +85 °C. Водночас насоси комплектуються електродвигунами у вибухозахищеному виконанні.

Залежно від перекачуваного середовища насоси виготовляються з таких матеріалів.

Виконування А — матеріал корпусу, кришок, напірного ковпака — чаун СЧ20, робоче колеса — сталь 20Х13Л.

Виготовлення Б - матеріали деталей проточної частини — бронза Бр010?1 або Бр010Ц2.

Виготовлення К — матеріал проточної частини — хромонікелева сталь 12Х18Н9ТЛ або 10х21Н5ТЛ.

Виконування АБ — матеріал корпусу, кришок, напірного ковпака-чуун, робочого колеса-бронза.

Умовне позначення в назві насоса: числювач - подавання в л/сек. прапорець - напор в м.
