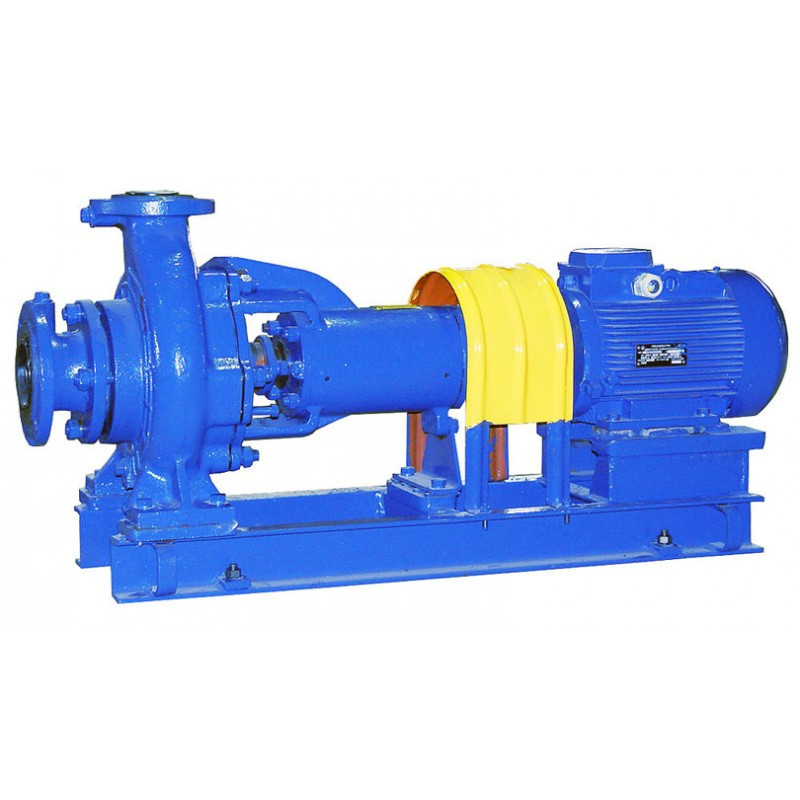

Насос СМ 80-50-200/4а відцентровий, горизонтальний, консольний, одноступінчатий для стічно-масних середовищ

ОСНОВНІ ХАРАКТЕРИСТИКИ НАСОСА

Подача - 22 м3/годину

Напір – 10,5 м

Потужність двигуна - 3 кВт

Частота обертання - 1500 об/хв

Допустимий кавітаційний запас – 5 м

ККД насоса не менше – 57 %

Витік через сальникове ущільнення не більше – 10 л/год.

Номінальний діаметр робочого колеса – 180 мм.

Маса насоса - 94 кг.

Маса агрегату - 388 кг.

Габаритні розміри агрегату 930х290х490 мм.

Насос СМ 80-50-200/4а випускається з 1990 року.

ФЕКАЛЬНІ НАСОСИ (СТІЧНО-МАССНЫЕ НАСОСИ)
СМ СМС СД СДВ ФС ФГС

Призначені для перекачування побутових і промислових забруднених вод з водневим показником рН від 6 до 8,5, щільністю до 1100 кг/м3,з температурою до 90°С, з вмістом абразивних частинок не більше 1% за обсягом, розміром частинок до 5 мм.

Характер рідини, яка містить велику кількість забруднень, пред'являє до конструкції така вимога, як незасоряемость насоса. Проточні канали насоса виконуються більш широкими, порівняно з каналами насосів, що перекачують чисті рідини. Обтічні поверхні робочого колеса встановлюють врівень з поверхнею спірального каналу.

Ущільнення валу насоса - сальникове.

В сальникове ущільнення подається затворна рідина під тиском, що перевищує тиск перед ущільненням з боку робочого колеса на 0,5?1 кГс/см .

Насоси випускаються декількох видів.

Стічно-массные насоси типу СМ - консольні горизонтальні, одноступінчаті з відцентровим колесом закритого типу.

Матеріал деталей проточної частини - сірий чавун (,

Стічно-массные насоси типу СМС - консольні горизонтальні, одноступінчаті з відкритим колесом. Вільно-вихрового типу.

Конструкція чавунних насосів типу СМ до CMC відповідає міжнародним стандартам; наявність монтажного проставивши між валами насоса та електродвигуна дозволяє демонтувати насос без демонтажу трубопроводів і електродвигуна.

Стічно-динамічні насоси типу ЦД і СДВ - чавунні одноступінчаті з відцентровим колесом закритого типу. (СД - горизонтальні, СДВ - вертикальні).

Конструкція цих насосів не дозволяє демонтувати його без від'єднання трубопроводів.

Фекальні суднові насоси типу ФС і ФГС - вільно-вихрові горизонтальні, моноблочні, призначені для перекачування стічних (фанових) і побутових вод з температурою до 55°С зі сторонніми включеннями (фекалії, папір, харчові відходи) і призначені головним чином, для суднових систем.

Характеристики насоса:

Виробник - Укрнасоссервіс

Країна виробник - Україна

Установка насоса - Горизонтальна

Перекачувані середовища - Каналізаційні речовини, Чиста вода.
