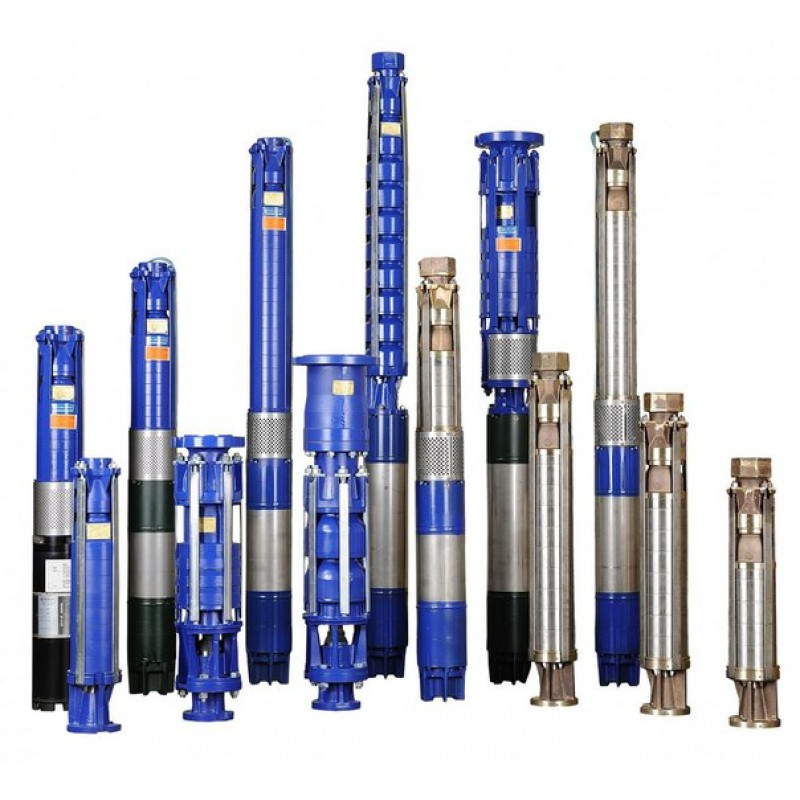

Насос ЕЦВ 5-6,5-140 ел. дв. Італія

Насос ЕЦВ 5-6,5-140 ел. дв. Італія

Технічні характеристики насоса ЕЦВ 5-6,5-140 ел. дв. Італія нерж:

5 - мінімально допустимий діаметр обсадної колони свердловин дюймах. (діаметр в мм, зменшений в 25 разів і округлений)

6,5 - номінальна подача води, м3/ч.

140 - номінальний напір води (висота підйому), м.

2. Докладні характеристики насоса ЕЦВ 5-6,5-140 ел. дв. Італія нерж:

Мінімально допустимий діаметр обсадної колони свердловин дюймах. (діаметр в мм, зменшений в 25 разів і округлений) - 5" (дюймів)

Номінальна подача води - 6,5 м3/ч.

Номінальний напір води (висота підйому) - 140 м.

Номінальна потужність - 5,5 кВт.

Номінальний струм - 13,5 А.

Маса агрегату - 53 кг.

Довжина насоса - 1 700 див.

Кількість ступенів насоса - 24.

3. Загальні відомості.

Насосні агрегати типу ЕЦВ призначені для подачі води з свердловин з загальною мінералізацією (сухий залишок) не більше 1500 мг/л, з водневим показником (рН) від 6,5 до 9,5, з температурою до 25°С з масовою часткою твердих механічних домішок не більше 0,01% (100 гр/м3), вмістом хлоридів не більше 350мг/л, сульфатів - не більше 500 мг/л, сірководню -1,5 мг/л.

Агрегати можуть бути використані для міського, промислового і сільськогосподарського водопостачання, для зрошення, пониження рівня грунтових вод і для побутових потреб.

Агрегати працюють в тривалому режимі від мережі 3-х фазного змінного струму напругою 380 В частотою 50 Гц.

В позначенні типорозміру агрегату входять: букви ЕЦВ (Е – з приводом від заглибного електродвигуна, Ц – відцентровий, В – для подачі води) і цифри, послідовно вказують: допустимий діаметр обсадної колони в дюймах (діаметр в мм, зменшений в 25 разів і округлений), номінальну подачу (в м3/год) і напір (м), що відповідає номінальній подачі.

Насосні агрегати виготовляються в трьох виконаннях:

1. ЕЦВ

2. ЕЦВ з буквою Н( корпусні деталі з нержавіючої сталі)

3. ЕЦВ з буквами НРК (корпусні деталі з нержавіючої сталі робочі колеса з нержавіючої сталі, графітовий підп'ятник).

Агрегат складається з відцентрового насоса та заглибного електродвигуна. Насос ЕЦВ – одно - або багатоступінчастий, з вертикальним виконанням валу.

4. Правила експлуатації насоса ЕЦВ

Монтаж і пусконалагоджувальні роботи електронасосних агрегатів необхідно проводити тільки уважно ознайомившись з керівництвом по експлуатації, що постачається в комплекті з агрегатом, і на підставі вимог, викладених у ньому.

1. Експлуатація електронасосних агрегатів без захисних, пуску-регулювальних станцій управління не допускається.

2. Забороняється запуск насосного агрегату поза свердловини. До установки насосного агрегату свердловина повинна бути прокачена до освітлення води (з метою видалення піску, сміття тощо).

3. Дебет свердловини повинен бути більше, ніж продуктивність встановленого електронасосні агрегати.

4. При монтажі насосного агрегату забороняється приварювати до його корпусу інші деталі.

5. Категорично запрещается'знімати зворотний клапан, зливну пробку.

6. Споживач зобов'язаний мати акт на свердловину протягом календарного року експлуатації насоса.

7. Перед запуском насосного агрегату перевірити на ізоляцію струмопровідний кабель в порядку, вказаному в керівництві по експлуатації.

8. Діаметр водопідйомних труб повинен відповідати марці насосного агрегату.

9. Параметри насосного агрегату (підйом і натиск) повинні відповідати параметрам свіжини (дебет і динамічний рівень).

10. При эксплуатации насоса в гидросистемах под избыточным давлением в обязательном порядке нужно применять устройства: предохранительные, редукционные, обратные клапаны, водонапорные башни и другие устройства, предохраняющие насосный агрегат от гидравлического удара и, как следствие, от преждевременного выхода его из строя.

5. Преимущества насосов погружных типа ЭЦВ:

Простая и надежная конструкция;

Армированные рабочие колеса;

Уменьшено количество ступеней насосной части (за счет улучшения гидравлики рабочего колеса и отвода);

Для улучшения охлаждения, корпус статора изготавливается из более тонкого металла, чем прежде;

За счет уменьшения размеров насосной части и облегчения корпуса статора, агрегаты в среднем стали на 25-30% легче аналогов, что удобно при транспортировке и монтаже (некоторые агрегаты можно устанавливать в скважину «вручную» без использования автокрана);

Конструкция агрегата ремонтопригодная;

Нет необходимости заливать двигатель(ПЭДВ) принудительно, т.к. он выполнен в самозаполняемом исполнении, достаточно установить агрегат в скважину и через 1 час производить пробный запуск;

На всіх агрегатах крім різьбового з'єднання, встановлений фланець для зручності монтажу;

Вся продукція сертифікована. Вся продукція проходить 100% контроль якості.
