Насос НД 2,5/400 дозувальний плунжерний

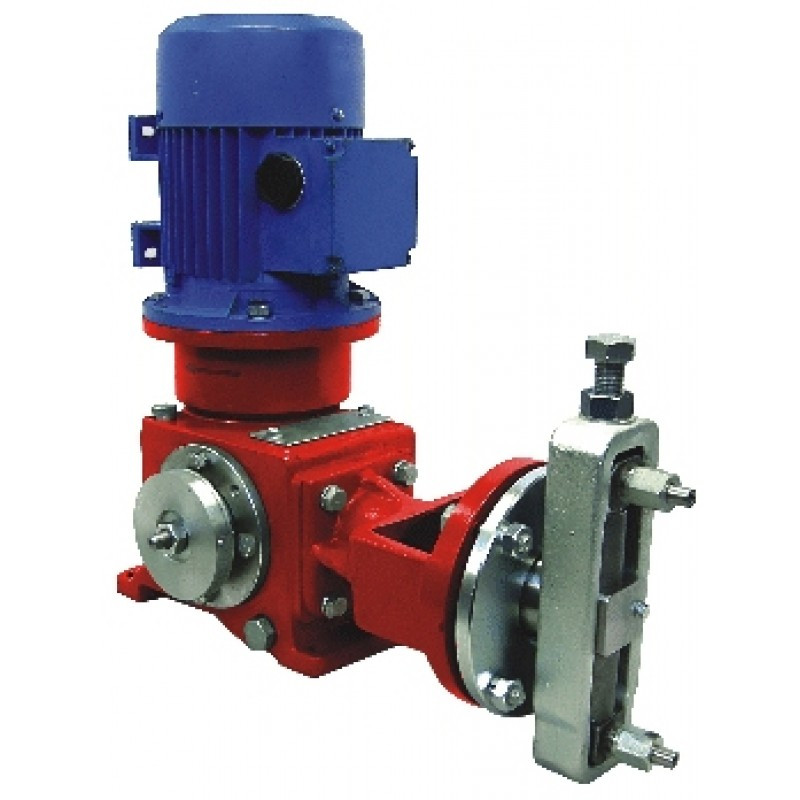

Насос НД 2,5/400

Основні технічні характеристики насоса НД 2,5/400:

Подача, л/час – 2,5;

Тиск на виході насоса, кгс/см2 — 400;

Виготовлення — Д(К)14(24)А [Д(К)14(24)В];

Потужність, кВт — 0,25;

Частота обертання, об/хв — 1500;

Маса, кг – 30,5 [42] ;

Насоси НД та агрегати дозові плунжерні типу НД призначені для об'ємного напірного дозування нейтральних і агресивних рідин, емульсій і суспензій із кінематичною в'язкістю від 8,5х10-7 до 8х10–4 м2/с (від 0,0085 до 8 см2/с), з температурою від 258 К до 473 К (від мінус 15 °C до плюс 200 °C), з концентрацією твердої неабразивної фази не більш ніж 10% за масою з максимальною щільністю частинок до 2000 кг/м3, з величчю зерна твердої неабразивної фази не більш ніж 1% від діаметра умовного проходу вхідного патрубка.

Дозові насоси НД використовуються практично у всіх галузях народного господарства: у виробництві харчових продуктів, у разі добутого й перероблення нафти та газу, у виробництві різних синтетичних та інших матеріалів та продуктів.

Насоси НД виготовляються й мають відмінності у виконанні

За кількістю плунжерів:

- насос одноплунжерний — не позначається;

- насос багатоплунжерний — 2; 3; 5; 6.

За призначенням і конструктивними відзнаками:

- насос дозівковий без сорочки обігріву (охолодження) гідроциліндру — НД;

- насос дозівковий із сорочкою обігріву (охолодження) — НДО;

— насос дозівковий із герметичними циліндрами — НДГ.

За способом регулювання подавання:

- ручне регулювання за встановленого насоса — не позначається;

- ручне регулювання на ходу — Р;

- дистанційне регулювання за допомогою електричного виконавчого механізму — Е;

— дистанційне регулювання за допомогою пневматичного виконавчого механізму — П.

За матеріалом міцної частини:

- з хромистих сталей типу 20Х13 ГОСТ 5632-72 — виконання Д;

- з хромо-нікелевих неіржавких сталей типу 12Х18Н10Т ГОСТ 5632-72 — виконання К.

За виглядом ущільнення плунжера:

- шевронними манжетами — 1;

- сальниковим набиттям — 2.

За конструкцією вузла ущільнення плунжера:

- без підведення охолоджувальної або промивальної рідини — 3;

- з підведенням охолоджувальної або промивальної рідини — 4.

Агрегати виготовляються як із загальнопромисловими (сп. А), так і з вибухозахищеними (ісп. В) електродвигунами.

Умовне позначення насоса (агрегата) НД

Насос НД — позначення типу агрегату з регулюванням подавання вручну у разі встановленого агрегату;

2,5 — категорія точності дозування (не вказується в позначенні агрегатів із граничним тиском понад 250 кгс/см2);

— параметри номінального режиму агрегата, записані як дроби, у числювачі якої подавання в л/год, а в знаменитеті — граничний тиск у кгс/см2;

— індекс, що характеризує матеріал основних деталей проточної частини: К — сталь 12Х18Н9Т за ГОСТ 5632-72; Д – сталь 20Х13 по ГОСТ 5632-72;

1 — індекс, що означає брак сорочки обігріву або охолодження;

4 — індекс, що характеризує наявність підведення охолоджувальної, промивальної або затвореної рідини до ущільнювального вузлу проточної частини;

— індекс, що характеризує ступінь вибухозахищеності електрообладнання: А — з електродвигуном у загальнопромисловому виконанні; В — з електродвигуном у вибухозахищеному виконанні.

Приклад умовного позначення агрегату електронасосного дозувального одноплунжерного з регулюванням вручну за встановленого агрегату, категорії точності дозування 2,5%, з подаванням 2500 л/год і граничним тиском 10 кгс/см2, з проточною частиною, виробленої зі сталі 12Х18Н9Т за ГОСТ 5632-72, без сорочки обігрівання або охолодження, з підведенням охолоджувальної, промивальної або затворної рідини до ущільнювального вузлу, з електродвигуном у загальнопромисловому виготовленні:

НД2,5 2500/10К14А ОСТ 26-06-2003-77

Конструкції насосів і агрегатів дозувальних плунжерних:

Агрегат НД складається з приводу та насоса. Як привод може слугувати електродвигун і мотор-редуктор.

Насос складається з одинарного або здвоєного механізму руху та відповідної кількості гідроциліндрів.

Механізм руху містить вбудований черв'ячний редуктор, кривошипно-шатунний механізм для перетворення обертального руху на зворотно-поступальне та механізм регулювання довжини ходу плунжера. Черв'ячний редуктор може не бути (для насосів із приводом від балансира верстата-гойдалки). Гідроциліндр складається з корпусу, плунжера з ущільненням, кульових клапанів і приєднувальних патрубків.
