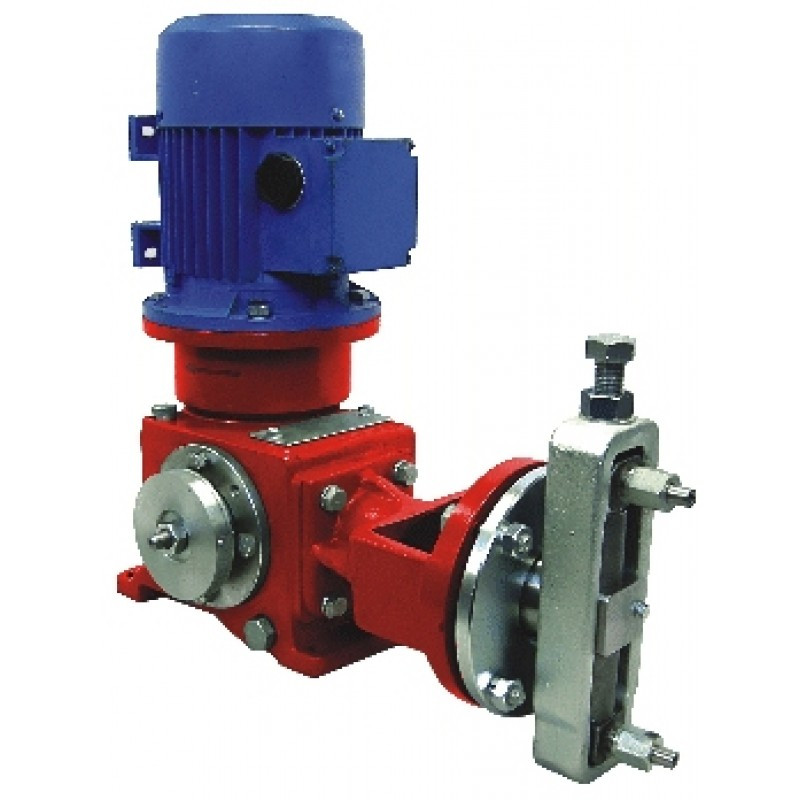

Насос НД 2,5/200 дозувальний плунжерний

Насос НД 2,5/200

Основні технічні характеристики насоса НД 2,5/200:

Подача, л/год – 2,5;

Тиск на виході насоса, кгс/см2 – 200;

Виконання - Д(К)14(24)А [Д(К)14(24)];

Потужність, кВт – 0,18;

Частота обертання, об/хв – 1000;

Маса, кг – 30,5 [42] ;

Насоси НД і агрегати дозувальні плунжерні типу НД призначені для об'ємного напірного дозування нейтральних і агресивних рідин, емульсій і суспензій з кінематичною в'язкістю від 8,5х10–7 до 8х10–4 м2/с (від 0,0085 до 8 см2/с), з температурою від 258 До до 473 К (від мінус 15°С до плюс 200°С), з концентрацією твердої неабразивной фази не більше 10% за масою з максимальною густиною частинок до 2000 кг/м3, з величиною зерна твердої неабразивной фази не більше 1% від діаметра умовного проходу вхідного патрубка.

Дозувальні насоси НД використовуються практично у всіх галузях народного господарства: у виробництві харчових продуктів, при видобутку і переробці нафти і газу, у виробництві різних синтетичних та інших матеріалів і продуктів.

Насоси НД виготовляються і мають відмінності по виконаннях

За кількістю плунжерів:

- насос одноплунжерный – не позначається;

- насос многоплунжерный – 2; 3; 5; 6.

За призначенням і конструктивними відмінностями:

- дозувальний насос без сорочки обігріву (охолодження) гідроциліндра – НД;

- дозувальний насос з сорочкою обігріву (охолодження) – НГО;

- дозувальний насос з герметичними циліндрами – НДГ.

За способом регулювання подачі:

- ручне регулювання при зупиненому насосі – не позначається;

- ручне регулювання на ходу – Р;

- дистанційне регулювання з допомогою електричного виконавчого механізму – Е;

- дистанційне регулювання з допомогою виконавчого механізму – П.

За матеріалом міцної частини:

- з хромистих сталей типу 20Х13 ГОСТ 5632-72 – виконання Д;

- з хромо-нікелевих нержавіючих сталей типу 12Х18Н10Т ГОСТ 5632-72 – виконання К.

З вигляду ущільнення плунжера:

- шевронними манжетами – 1;

- сальникової набиванням – 2.

По конструкції вузла ущільнення плунжера:

- без підведення охолоджуючої або промивної рідини – 3;

- з підведенням охолоджуючої або промивної рідини – 4.

Агрегати виготовляються як з загальнопромисловим (ісп. А), так і з вибухозахищеними (ісп. В) електродвигунами.

Умовне позначення насоса (агрегату) НД

Насос НД – позначення типу агрегату з регулюванням подачі вручну при зупиненому агрегаті;

2,5 – категорія точності дозування (не вказується в позначенні агрегатів з граничним тиском понад 250 кгс/см2);

– параметри номінального режиму агрегату, записані у вигляді дробу, в чисельнику якої подача в л/год, а в знаменнику – граничний тиск в кгс/см2;

– індекс, що характеризує матеріал основних деталей проточної частини: До – сталь 12Х18Н9Т по ГОСТ 5632-72; Д – сталь 20Х13 по ГОСТ 5632-72;

1 – індекс, що означає відсутність сорочки обігріву або охолодження;

4 – індекс, що характеризує наявність підведення охолоджуючої, промивної або затворної рідини до ущільнювального вузла проточної частини;

– індекс, що характеризує ступінь вибухозахищеність електрообладнання: А – з електродвигуном в загальнопромисловому виконанні; В – з електродвигуном у вибухозахищеному виконанні.

Приклад умовного позначення агрегати електронасосні дозувального одноплунжерного з регулюванням вручну при зупиненому агрегаті, категорії точності дозування 2,5%, з подачею 2500 л/год і граничний тиск 10 кгс/см2, з проточною частиною, виконаною із сталі 12Х18Н9Т по ГОСТ 5632-72, без сорочки обігріву або охолодження, з підведенням охолоджуючої, промивної або затворної рідини до ущільнювального вузла, з електродвигуном в загальнопромисловому виконанні:

НД2,5 2500/10К14А ОСТ 26-06-2003-77

Конструкції насосів і агрегатів дозувальних плунжерних:

Агрегат НД складається з привода та насоса. В якості приводу може виступати електродвигун і мотор-редуктор.

Насос складається з одинарного або здвоєного механізму руху та відповідної кількості гідроциліндрів.

Механізм руху включає в себе вбудований черв'ячний редуктор, кривошипно-шатунний механізм для перетворення обертального руху в зворотно-поступальний і механізм регулювання довжини ходу плунжера. Черв'ячний редуктор може бути відсутнім (для насосів з приводом від балансира верстата-качалки). Гідроциліндр складається з корпусу, з ущільненням плунжера, кульових клапанів і приєднувальних патрубків.
