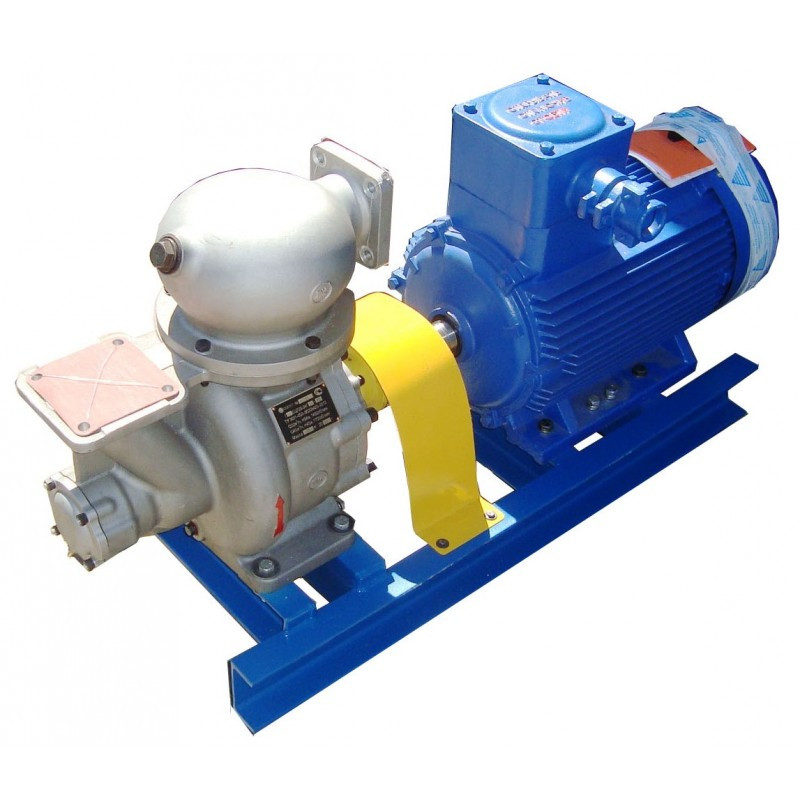

Насосний агрегат АСЦЛ 20/24 з ел.дв. 18,5 кВт/1500об для палива

Насосний агрегат АСЦЛ 20/24 з ел.дв. 18,5 кВт/1500об для палива

Самовсасывающий насосный агрегат АСЦЛ 20-24 работает от электродвигателя мощностью 18,5 кВт и предназначен для перекачивания чистых без механических примесей жидкостей: воды, бензина, керосина, спирта, продукта ТМ-285 и других нейтральных жидкостей вязкость не более 2*10-5 м2/с и температурой от 233 К до 323 К (от –40 °С до +50 °С) и плотностью не более 1000 кг/м3.

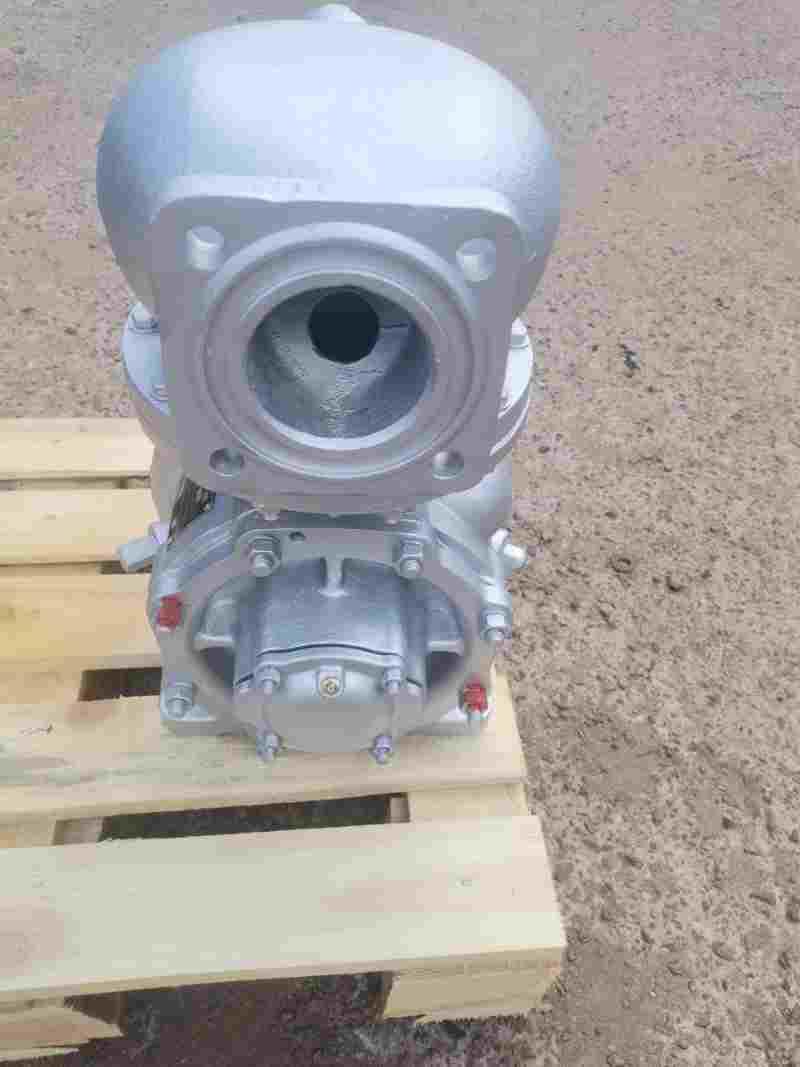

Насос СЦЛ 20/24 — самовсасывающий, центробежно-вихревой, двухступенчатый, горизонтальный.

Перша ступінь — відцентровий насос з робочим колесом закритого типу і спіральним відведенням круглого перетину, що забезпечує високі кавітаційні якості.

Друга щабель — вихровий насос з вихровим робочим колесом закритого типу і відкритим каналом, що забезпечує високу напорность. Оригінальна конструкція вихровий ступені дозволяє за рахунок врівноваження осьових сил забезпечувати самоцентруванню вихрового робочого колеса, виключає тертя його торців про корпус і гарантує надійність насоса.

Самовсмоктування здійснюється спеціальним пристроєм (воздуховодом), встановленим на виході з другої сходинки. Ротор обертається на двох шарикопідшипникових опорах. Ущільнення валу - торцеве. Насос виконується лівого і правого обертання (з боку вхідного кінця валу насоса). Деталі проточної частини виготовляються з алюмінієвого сплаву і бронзи. Насос поставляється в зібраному вигляді і не вимагає розбирання і складання при монтажі та розконсервації. Може експлуатуватися в районах помірного або тропічного клімату і в країнах з промисловою частотою струму 60 Гц.

Пам'ятка споживача насосного агрегату АСЦЛ-20-24

Увага: зусилля трубопроводу не повинна передоватсь насосу. Не запускати насос при закритій напірній засувці. Пуск не заполненого рідиною насоса заборонений. Не допускайте роботу насоса в режимі самовсмоктування більше 5 хв. Рідина, що знаходиться в насосі, нагріється і може статися заклинювання робочої частини.

Основні параметри і характеристики

Частота обертання, об/ хв - 1450

Подача, м3/ч - 32

Напір, м - 54

Потужність, кВт - 18.5

ККД насоса, % - 33

Допустимий кавітаційний запас, м - 1,5

Висота самовсмоктування, м - 5,5

Габаритні розміри, мм - 478х460х285

Маса, кг - 275
