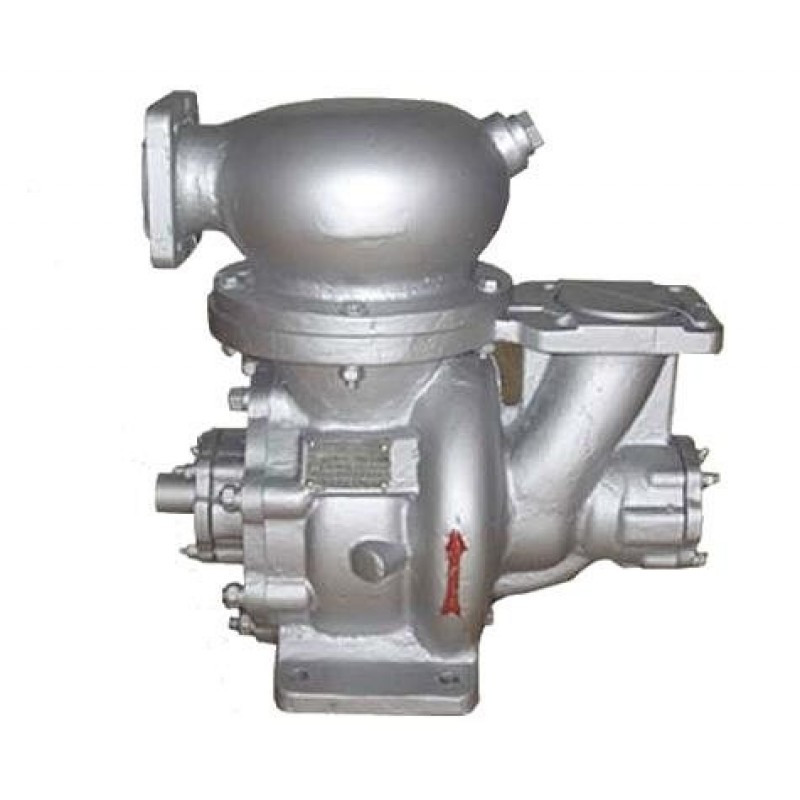

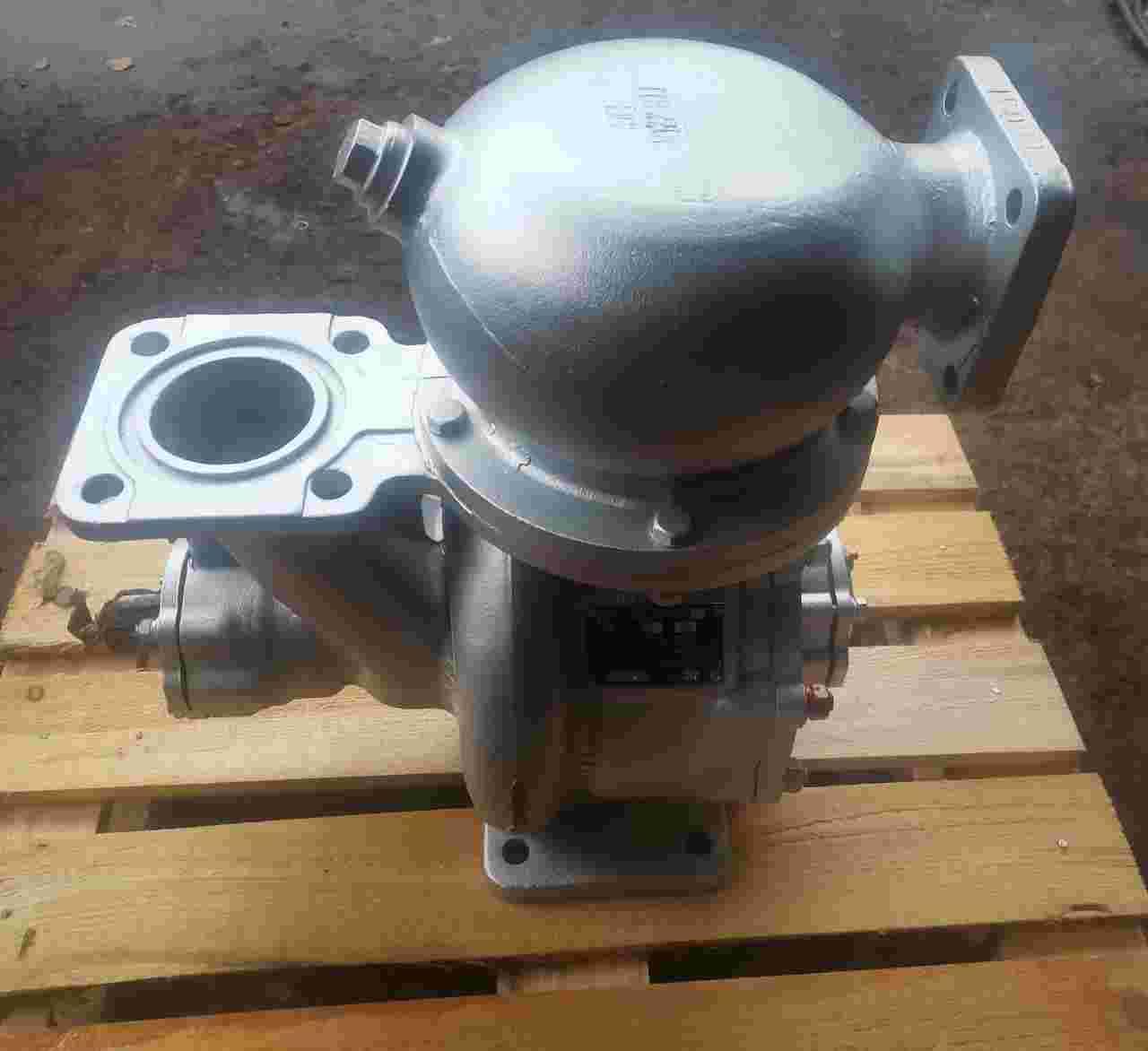

Насос СЦЛ 20/24 відцентрово-вихровий, самоусмоктувальний, горизонтальний для палива (лівого обертання)

Насос СЦЛ 20/24 відцентрово-вихровий, самоусмоктувальний, горизонтальний для палива (лівого обертання)

Насос СЦЛ 20/24 призначений для перекачування чистих, без механічних домішок рідин: води, бензину, гасину, дизельного палива, спирту та інших нейтральних рідин в'язкістю не більш ніж 2*10-5 м2/с, температурою 233 К — 323 К і щільністю не більш ніж 1000 кг/м3. Насос СЦЛ 20-24 — самовсмоктувальний, відцентрово-вихровий, двоступеневий, горизонтальний. Перший ступінь — відцентровий насос із робочим колесом закритого типу та спіральним відведенням круглого перерізу, забезпечує високі кавітаційні якості. Другий ступінь — вихровий насос із вихровим робочим колесом закритого типу та відкритим каналом, забезпечує високий напір. Оригінальна конструкція вихрового щабля дає змогу завдяки врівноваженню осьових сил забезпечувати самоцентрування вихрового робочого колеса, виключає тертя його торців об корпус і гарантує надійність насоса СЦЛ20/24. Самовсмоктування здійснюється спеціальним пристроєм (повітря), встановленим на виході з другого ступеня. Ротор обертається на двох кулькопідшипникових опорах. Ущільнення вала — торцеве. Насос здійснюється лівого та правого обертання (з боку вхідного кінця вала насоса). Деталі проточної частини виготовляються з алюмінієвого сплаву та бронзи. Насос СЦЛ 20/24 постачається в зібраному вигляді та не потребує розбирання та складання під час монтажу та розконсервації. Може експлуатуватися в районах помірного або тропічного клімату та в країнах із промисловою частотою струму 60 Гц. Самовсмоктувальний насосний агрегат СЦЛ 20/24 призначений для перекачування чистих без механічних домішок рідин: води, бензину, гасину, спирту, продукту ТМ-285 та інших нейтральних рідин в'язкість не більш ніж 2*10-5 м2/с і температурою від 233 К до 323 К (от –40 °С до +50 °С).

Увага: зусилля трубопроводу не має передавати насоса. Не запускати насос СЦЛ 20/24 у разі закритої напірної засувки. Пуск не заповненого рідиною насоса заборонений. Не допускайте роботу насоса в режимі самовсмоктування понад 5 хв. Рідина, що міститься в насосі, нагріється й може статися заклинювання робочої частини.

Основні параметри та характеристики:

Частота обертання, об/хв — 1450

Подавання, м3/год — 32

Напір, м — 54

Потужність, кВт — 18,5

КПД насоса, % - 33

Допустимий кавітаційний запас, м — 1,5

Висота самоусмоктування, м — 5,5

Габаритні розміри, мм — 478х460х285

Маса, кг — 35 кг.
