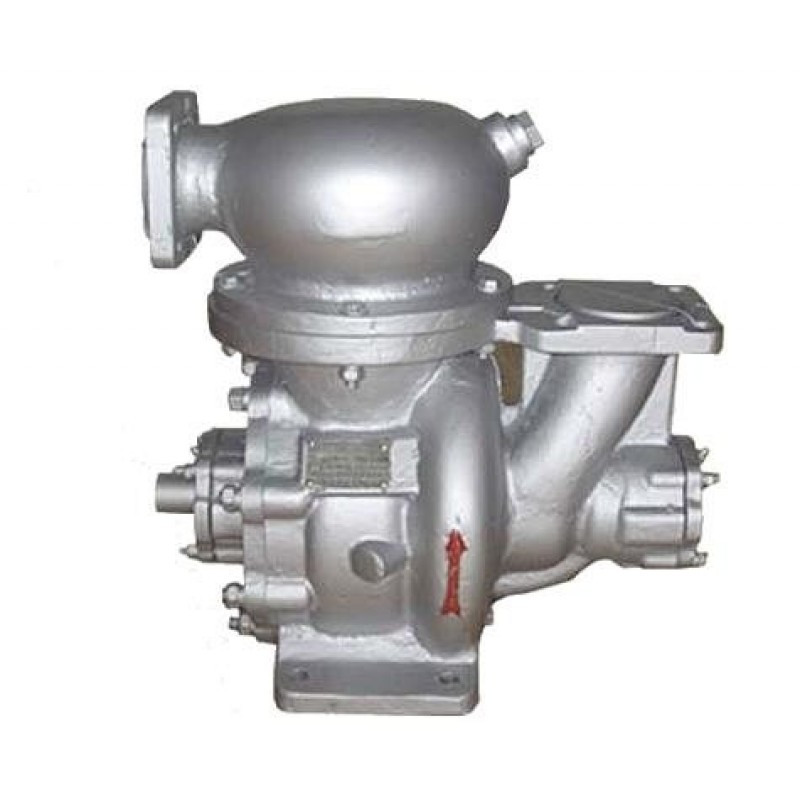

Насос СЦЛ 20/24 відцентрово-вихровий, самовсмоктуючий, горизонтальний для палива (правого обертання)

Насос СЦЛ 20/24 відцентрово-вихровий, самовсмоктуючий, горизонтальний для палива (правого обертання)

Насос СЦЛ 20/24 призначений для перекачування чистих, без механічних домішок рідин: води, бензину, гасу, дизельного палива, спирту та інших нейтральних рідин в'язкістю не більше 2*10-5 м2/с, температурою 233 К - 323 К і щільністю не більше 1000 кг/м3. Насос СЦЛ 20-24 - самовсмоктуючий, відцентрово-вихровий, двоступінчастий, горизонтальний. Перша ступінь - відцентровий насос з робочим колесом закритого типу і спіральним відведенням круглого перетину, що забезпечує високі кавітаційні якості. Вторая ступень - вихревой насос с вихревым рабочим колесом закрытого типа и открытым каналом, обеспечивает высокий напор. Оригинальная конструкция вихревой ступени позволяет за счет уравновешивания осевых сил обеспечивать самоцентровку вихревого рабочего колеса, исключает трение его торцов о корпус и гарантирует надежность насоса СЦЛ20/24. Самовсасывание осуществляется специальным устройством (воздуховодом), установленным на выходе из второй ступени. Ротор вращается на двух шарикоподшипниковых опорах. Уплотнение вала - торцовое. Насос выполняется левого и правого вращения (со стороны входного конца вала насоса). Детали проточной части изготавливаются из алюминиевого сплава и бронзы. Насос СЦЛ 20/24 поставляется в собранном виде и не требует разборки и сборки при монтаже и расконсервации. Может эксплуатироваться в районах умеренного или тропического климата и в странах с промышленной частотой тока 60 Гц. Самовсасывающий насосный агрегат СЦЛ 20/24 предназначен для перекачивания чистых без механических примесей жидкостей: воды, бензина, керосина, спирта, продукта ТМ-285 и других нейтральных жидкостей вязкость не более 2*10-5 м2/с и температурой от 233 К до 323 К (от –40 °С до +50 °С).

Увага: зусилля трубопроводу не повинна передавати насосу. Не запускати насос СЦЛ 20/24 при закритій напірній засувці. Пуск не заповненого рідиною насоса заборонений. Не допускайте роботу насоса в режимі самовсмоктування більше 5 хв. Рідина, що знаходиться в насосі, нагріється і може статися заклинювання робочої частини.

Основні параметри і характеристики

Частота обертання, об/хв - 1450

Подача, м3/ч - 32

Напір, м - 54

Потужність, кВт - 18,5

ККД насоса, % - 33

Допустимий кавітаційний запас, м - 1,5

Висота самовсмоктування, м - 5,5

Габаритні розміри, мм - 478х460х285

Маса, кг - 35кг.
