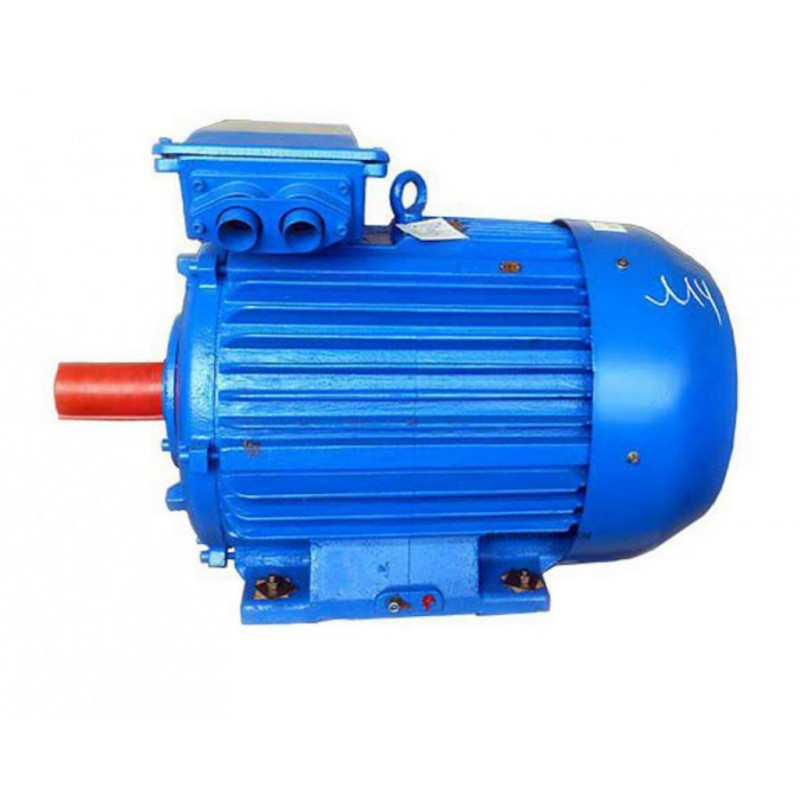

Електродвигун А 180S4 22 кВт/1500 об

Електродвигун А 180S4 22 кВт/1500 об

Основні технічні характеристики електродвигуна А 180S4:

Країна виробник - Україна;

Тип двигуна - Асинхронний;

Тип ротора - Короткозамкнений;

Кількість фаз - 3;

Потужність - 22 (кВт);

Кількість полюсів - 4;

Частота обертання - 1500 (об/хв);

Режими роботи - Тривалий;

Висота осі обертання: 56 - 355 мм

Виконання станини: для двигунів з висотою осі обертання 56, 63 і 71 мм – алюмінієве; для двигунів з висотою осі обертання від 80 до 355 мм – чавунне; можливо чавунне виконання під замовлення для двигунів з висотою осі обертання 63 і 71 мм.

Схема з'єднання обмоток: "ТРИКУТНИК-ЗІРКА", "ЗІРКА".

Діапазон підводиться стандартного напруги: 220 - 660 В, можливі інші.

Напруга і частота: для електродвигунів до 112 габариту: 220/380 В, 50 Гц; для електродвигунів більше (включаючи) 132 габарит: 380/660 В, 50 Гц.

Клас ізоляції: "F".

Кліматичне виконання: У2.

Монтажні виконання: на лапах (ІМ 1081), з фланцем (ІМ 3081), комбіноване (IM 2081), з малим фланцем (IM 3181), комбіноване з малим фланцем (IM 2181), з двома кінцями валу (IM 1082, IM 3082, IM 2082), з наполегливим підшипником (IM 3011).

Ступінь захисту: IP55 (з манжетами в щитах по ГОСТ 17494-87).

У фахівців нашої компанії Ви зможете замовити наступні типорозміри електродвигунів:

АИР 56 А2, АИР 56 В4, АЇР М63 А6, АИР 56 В2, АЇР 63 А4, АЇР 63 В6, АИР 71 В8, АЇР 63 А2, АЇР 63 В4, АИР 71 А6, АИР 80 А8, АЇР 63 В2, АИР 71 А4, АИР 71 В6, АИР 80 В8, АИР 71 А2, АИР 71 В4, АИР 80 А6, АЇР 90 LА8, АИР 71 В2, АИР 80 A4, АИР 80 В6, АЇР 90 LВ8, АИР 80 А2, АИР 80 B4, АЇР 90 L6, АІР 100 L8, АИР 80 В2, АЇР 90 L4, АІР 100 L6, АИР 112 МА8, АЇР 90 L2, АІР 100 S4, АИР 112 МА6, АИР 112 МВ8, АІР 100 S2, АІР 100 L4, АИР 112 МB6, АЇР 132 S8, АИР 100 L2, АИР 112 М4, АЇР 132 S6, АЇР` 132 М8, АИР 112 М2, АЇР 132 S4, АЇР 132 М6, АІР 160 S8, АЇР 132 М2, АЇР 132 М4, АІР 160 S6, АІР 160 М8, АІР 160 S2, АІР 160 S4, АІР 160 М6, АЇР 180 М8, АІР 160 М2, АІР 160 М4, АЇР 180 М6, АЇР 200 M8, АЇР 180 S2, АЇР 180 S4, АЇР 200 M6, АЇР 200 L8, АИР 180 М2, АЇР 180 М4, АЇР 200 L6, 4АМУ 225 М8, АЇР 200 M2, АЇР 200 M4, АЇР 225 М6, АЇР 250 S8, АЇР 200 L2, АЇР 200 L4, АЇР 250 S6, АЇР 250 М8, АЇР 225 М2, АЇР 225 М4, АЇР 250 М6, АЇР 280 S8, АЇР 250 S2, АЇР 250 S4, АЇР 280 S6, АЇР 280 М8, АЇР 250 М2, АЇР 250 М4, АЇР 280 М6, АЇР 315 S8, АИР 280 S2, АЇР 280 S4, АЇР 315 S6, АЇР 315 М8, АЇР 280 М2, АЇР 280 М4, АЇР 315 М6, АЇР 355 S8, АИР 315 S2, АЇР 315 S4, АЇР 355 S6, АЇР 355 МB8, АИР 315 М2, АЇР 315 М4, АЇР 355 М6, АЇР 355 MLA8, АИР 355 S2, АЇР 355 S4, А355МLA6, А355МLB8, АЇР 355 М2, АЇР 355 М4, А355 МL C6, А355 МL C8.

Перша цифра в позначенні - конструктивне виконання двигуна:

1-двигун на лапах з підшипниковими щитами;

2-двигун на лапах з підшипниковими щитами і фланцем на одному підшипниковому щиті

3-двигун без лап з підшипниковими щитами і фланцем на одному підшипниковому щиті

5-двигун без станини, підшипникових щитів і валу.

Друга і третя цифри в позначенні - спосіб монтажу двигуна (дивіться таблицю нижче)

Четверта цифра в позначенні - виконання валу двигуна:

1-з одним циліндровим кінцем валу;

2-з двома циліндричними кінцями валу (виготовляються за замовленням споживача)

Основними маркуванням електродвигунів які випускаються або випускалися є - АЇР, А, 5A, 5АМ, 5АМХ, ПЕКЛО, АДМ, АИРМ, АО3, АО4, A(IP23), АТ (IP44), A2 (IP23), АО2 (IP44)

Електродвигуни асинхронні випускають ряд підприємств, таких як: ВАТ "ELDIN" , ВАТ " Володимирський електромоторний завод "ВЕМЗ", ВАТ "Сібелектромотор", ВАТ "Електромотор", ТОВ «Баранчинский электромеханический завод імені Калініна» (ТОВ «БЕМЩ») , ВАТ «Могильовський завод «Електродвигун», ВАТ "ХЕМЗ"

Основною перевагою електродвигунів виробництва України та країн колишнього СРСР в порівнянні з КИТАЙСЬКИМИ:

- витримують номінальне навантаження

- лобові частини обмотки статора не усічені

Основними сферами застосування електродвигунів асинхронних трифазних є:

- в мотор - редукторах

- у насосному обладнання

- в якості приводу механізмів
