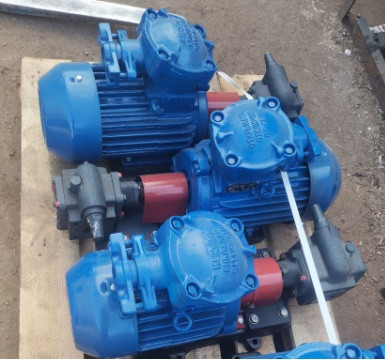

Шестеренний насос НМШ 8-25-6,3/2,5Б для нафтопродуктів НМШ 8-25-6,3/2,5Б
- Готово до відправки
11 850 ₴
- +380 (50) 047-24-22
Шестеренний насос НМШ 8-25-6,3/2,5Б для нафтопродуктів НМШ 8-25-6,3/2,5Б
Технічні показники та параметри, на прикладі насоса НМШ 8-25-6,3/2,5Б:
- подача, м³/год: 6,3;
- тиск на виході, кг/см²: 2,5;
- тиск повного перепуску, до 0,6 Мпа;
- допустима вакууметрична висота всмоктування (ДВВ): 5 м;
- ККД в агрегаті: не менше 56%;
- зовнішній витік: до 0,01 л/год;
Опис
НМШ 8-25-6,3/2,5Б – це шестерневий масляний насос об'ємного типу, застосовується для перекачування продуктів нафтопереробної промисловості - парафін, різні мінеральні масла, мазут, дизельне паливо і т.п.
Конструкція насосу НМШ 8-25-6,3/2,5Б:
Замість робочого колеса в насосі НМШ і Ш встановлені шестерні, які надіваються на вал насоса. Перекачування рідини здійснюється при обертанні шестерень. Проточна частина маслонасосу виготовляється, залежно від необхідності перекачуваної рідини, з бронзи (для мазуту та інших нафтопродуктів, позначається літерою "Б"), з нержавіючої сталі з літерою "К", або без позначення - сірий чавун СЧ20 (дизельне паливо та інше). Шестерневий насос оснащений сталевим ротором з маркою сталі 18ХГТ.
Основна відмінність насосів Ш від НМШ у конструкції шестерень (у Ш косозубі), і вони комплектуються підшипниками кочення.
Як привід шестерневого масляного насоса НМШ 8-25-6,3/2,5Б використовується асинхронний трифазний двигун змінного струму. Часто потрібні електродвигуни вибухозахищеного виконання, з захистом від нафтопродуктів, але можуть комплектуватися і звичайними електродвигунами загальнопромислового застосування.
Переваги маслонасосів такого типу полягають в простоті конструкції, невеликих розмірах (що дозволяє розміщувати насосні агрегати на невеликих площадках), надійності, тривалості роботи, безпеці.
Розшифровка маркування:
Насос НМШ 5-25-4.0/4Б (1.5х1500)
Н – насос
М – масло
Ш – шестиренний на лапах
Ф, Г – виконання фланцеве (Ф), виконання з охолодженням або обігрівом корпусу (Г)
5 - подача насоса на 100 обертів (у літрах)
25 – тиск насоса на максимумі, кгс/см2
4.0 – подача, м3/год
4.0 – створений тиск, кгс/см2
Б – позначення матеріалу, що контактує з перекачуваною рідиною: Б - (бронза), Ю - (алюміній), К- (нержавіюча сталь)
10 – виконання насоса за електроприводом
1.5х1500 - параметри електродвигуна, кВт/хв
Переваги НМШ 8-25-6,3/2,5Б:
· мають високу стійкість до зношування;
· поглинають частину енергії різних механічних коливань;
· прості у обслуговуванні та ремонті.
Функціональні особливості насосів НМШ,Ш
- Насоси НМШ мають шестерні прямозубі, у насосів типу Ш шестерні шевронові.
- Дані насоси мають самовисмоктуючу здатність. Допустима вакуумметрична висота всмоктування становить близько 5м при в'язкості перекачуваного середовища 0,75 см2/с.
- Матеріал деталей проточної частини - алюмінієвий сплав, сталь.
Основні | |
---|---|
Країна виробник | Україна |
Користувальницькі характеристики | |
ККД насоса в агрегаті | не менше 58 % |
Тип | Шестерный |
Потужність двигуна | 1,5-3 кВт |
Подача | 6,3 м3/годину |
Тиск насоса | 2,5 кгс/см2 |
Вакууметрическая висота всмоктування | 5 м |
Маса агрегату | 47 кг |
Маса насоса | 23 кг |
- Ціна: 11 850 ₴
- Спосіб упаковки: палета, стрейч
