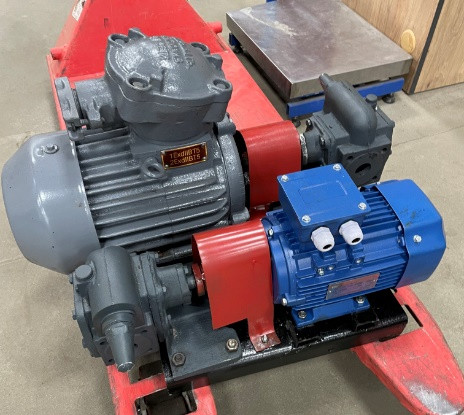

Насос НМШ 5-25-4/10 масляний шестеренного типу НМШ5-25

Насос НМШ 5-25-4/10 масляний шестеренного типу НМШ5-25

Технічні показники та параметри, на прикладі насоса НМШ 5-25-4/10:

- подача, м³/год: 4;

- тиск на виході, кг/см²: 10;

- тиск повного перепуску, до 0,6 Мпа;

- допустима вакууметрична висота всмоктування (ДВВ): 5 м;

- ККД в агрегаті: не менше 56%;

- зовнішній витік: до 0,01 л/год;

Опис

НМШ 5-25-4/10 – це шестерневий масляний насос об'ємного типу, застосовується для перекачування продуктів нафтопереробної промисловості - парафін, різні мінеральні масла, мазут, дизельне паливо і т.п.

Конструкція насосу НМШ 5-25-4/10:

Замість робочого колеса в насосі НМШ і Ш встановлені шестерні, які надіваються на вал насоса. Перекачування рідини здійснюється при обертанні шестерень. Проточна частина маслонасосу  виготовляється, залежно від необхідності перекачуваної рідини, з бронзи (для мазуту та інших нафтопродуктів, позначається літерою "Б"), з нержавіючої сталі з літерою "К", або без позначення - сірий чавун СЧ20 (дизельне паливо та інше). Шестерневий насос оснащений сталевим ротором з маркою сталі 18ХГТ.

Основна відмінність насосів Ш від НМШ у конструкції шестерень (у Ш косозубі), і вони комплектуються підшипниками кочення.

Як привід шестерневого масляного насоса НМШ 5-25-4/10 використовується асинхронний трифазний двигун змінного струму. Часто потрібні електродвигуни вибухозахищеного виконання, з захистом від нафтопродуктів, але можуть комплектуватися і звичайними електродвигунами загальнопромислового застосування.

Переваги маслонасосів такого типу полягають в простоті конструкції, невеликих розмірах (що дозволяє розміщувати насосні агрегати на невеликих площадках), надійності, тривалості роботи, безпеці.

Розшифровка маркування:

Насос НМШ 5-25-4.0/4Б (1.5х1500)

Н –  насос
М – масло
Ш – шестиренний на лапах
Ф, Г – виконання фланцеве (Ф), виконання з охолодженням або обігрівом корпусу (Г)
5  - подача насоса на 100 обертів (у літрах)
25 –  тиск насоса на максимумі, кгс/см2
4.0 – подача, м3/год
4.0 – створений тиск, кгс/см2
Б – позначення матеріалу, що контактує з перекачуваною рідиною: Б - (бронза), Ю - (алюміній), К- (нержавіюча сталь)
10 – виконання насоса за електроприводом
1.5х1500 -   параметри електродвигуна, кВт/хв

Переваги НМШ 5-25-4/10:

·         мають високу стійкість до зношування;

·         поглинають частину енергії різних механічних коливань;

·         прості у обслуговуванні та ремонті.

Функціональні особливості насосів НМШ,Ш

- Насоси НМШ мають шестерні прямозубі, у насосів типу Ш шестерні шевронові.

- Дані насоси мають самовисмоктуючу здатність. Допустима вакуумметрична висота всмоктування становить близько 5м при в'язкості перекачуваного середовища 0,75 см2/с.

- Матеріал деталей проточної частини - алюмінієвий сплав, сталь.
