Насос ЦН 400-210 відцентровий для чистої води

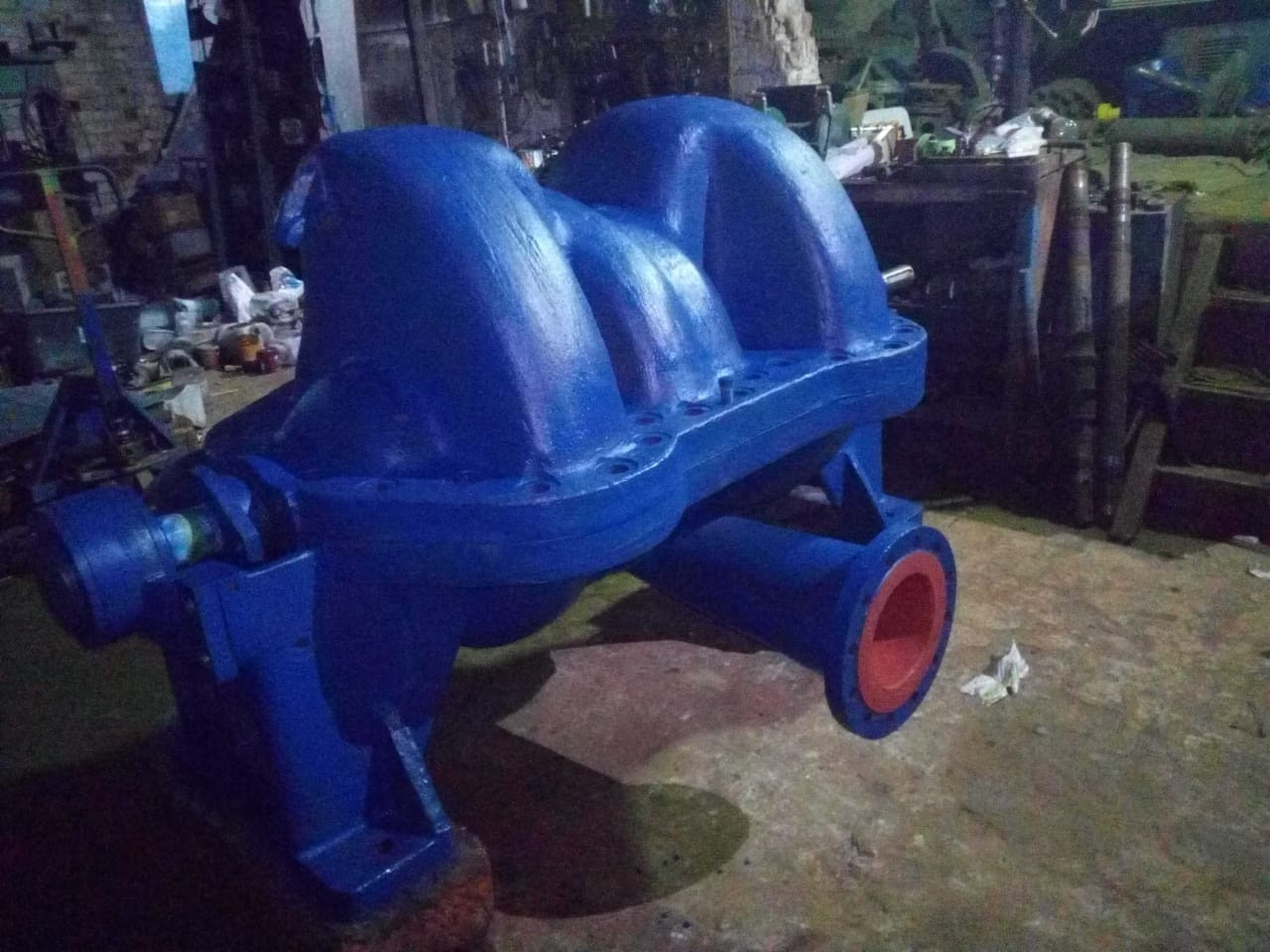

Насос ЦН 400-210

Продуктивність 400 м3/год, напір 210 м.
Перекачувальне середовище  — чиста вода.

Насос ЦН комплектується електричним асинхронним двигуном 400 кВт, 1480 об./хв, маркування А4-400 ХК-4 У3. Можна скомплектувати агрегат іншим двигуном за потужністю, за ступенем захисту IP, за напругою 380, 660, 6000 В, наприклад, можна поставити е/двигун типу А4-355 Х-4 У3 або 4АМ 355М4 У3.
Перекачувальна рідина: чиста вода.
Температура води: до +100 oС
Маса ЦН 400-210  = 2240 кг.
Маса агрегату ЦН 400-210  = 5470 кг.
Габаритні розміри агрегату ЦН 400-210: довжина 3500 мм, ширина 1170 мм, висота 1640 мм.

Насос для води відцентровий горизонтальний типу ЦН використовують для перекачування прісної води, температурою 0-100 градусів, розмір частинок у воді допускається до 0,2 мм, показник водню pH 7-9. Експлуатують їх переважно в теплопостачанні, ставлять у котельних, також використовують у кар'єрах під час відкачування стічних вод, ще використовують під час зрошення та поливання земель.
За конструкцією це горизонтальні насоси, багатоступеневі чотири робочих колеса (ЦН400-210), колесо однобічного входу, по перекачуваній рідині водяні, за способом роботи відцентрові, ущільнення вала сальникове.

Напрямок обертання валу багатоступеневих насосів ЦН400-105, ЦН400-210 правий, якщо дивитися з кінця валу, там, де кріпиться муфта, то рух за ходом годинникової стрілки.
Напрямок обертання ротора ЦН 1000-180-3 лівий, якщо дивитися з кінця вала, там, де кріпиться муфта, то рух проти ходу годинникової стрілки.
Насоси ЦН 400-105, ЦН 400-210 агрегатуються з електродвигуном на одну загальну зварну раму, а ось агрегат ЦН 1000-180-3 з асинхронним двигуном монтується на фундамент по роздільній здатності.

Відцентровий водяний насос ЦН400-210 складається з: безпосередньо сам корпус і  кришка, вал, ущільнювальні кільця, кількість робочих коліс два, втулка захисна, втулка розпірна, втулка сальника, грандбуса, комплект замків, лабіринтові кільця, підшипники, склянка підшипників та інші запчастини. Усі потрібні вам комплектуючі до насосів ЦН ви можете в нас купити, ми готові вам поставити запчастини з наявності або виготовити під замовлення.

Комплектація визначається та погоджується з покупцем окремо.

Комплектація постачання:

·        Насос

·        Електродвигун

·        Станина зі швелера або лита

·        Муфта (МУВП) з огорожею

·        Комплект ЗІП і пристосувань

·        Документація до насоса та електродвигуна (паспорт, посібник з експлуатації).

Характеристика роботи насоса ЦН 400-210, ЦН 400-210а, ЦН 400-210б

Розміри та габарити насосних агрегатів ЦН 400-210, ЦН 400-210а, ЦН 400-210б

Основні деталі насоса ЦН 400-210 (розріз, креслення)
