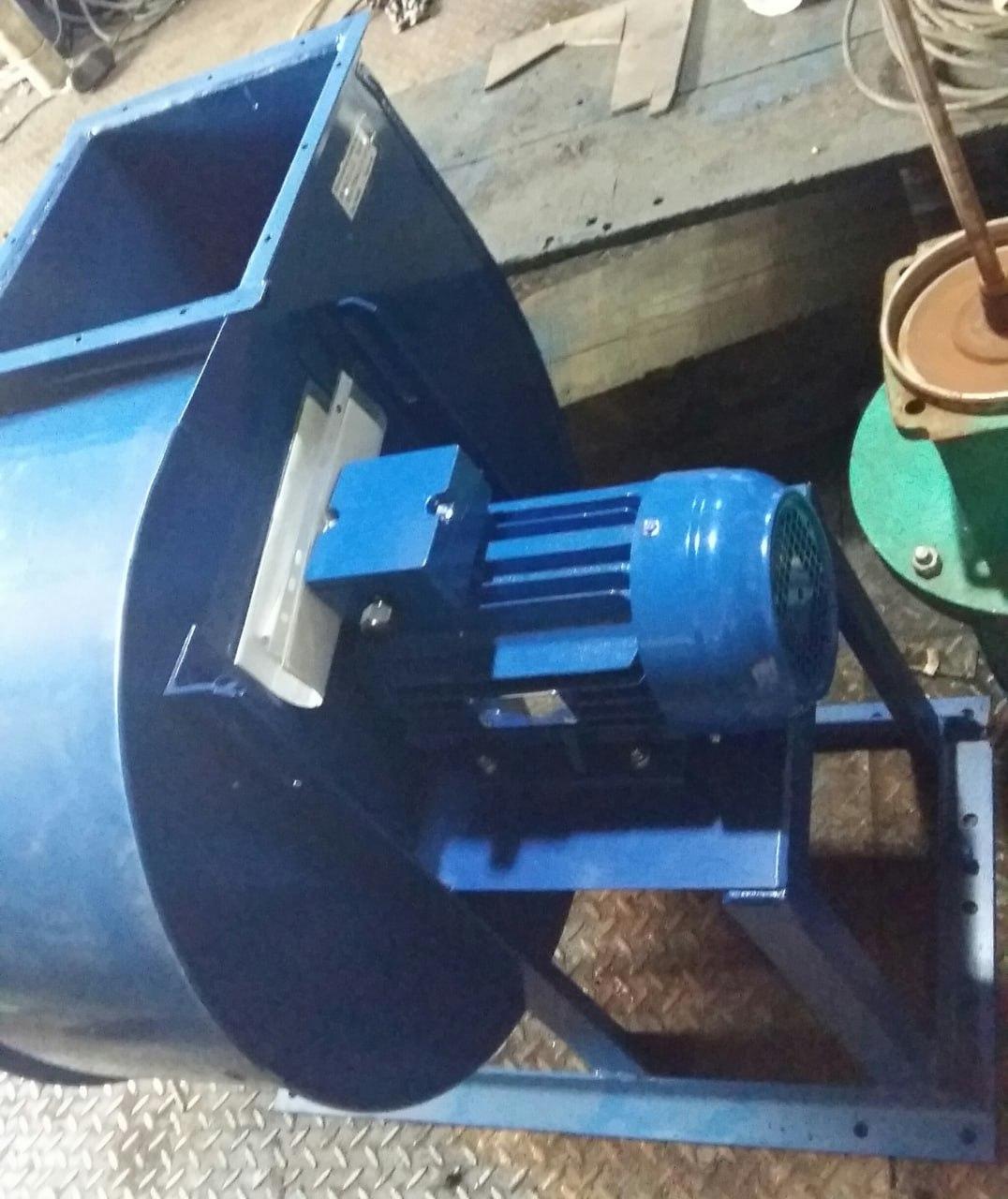

Вентилятор радіальний ВР 88-75 №4 (ВЦ 4-75 №4) 0,75 кВт 1500 об/хв

Центробіжний (відцентровий, радіальний) вентилятор низького тиску моделі ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) №4 (діаметр робочого колеса – 400 мм) загальнопромислового призначення (з вуглецевої сталі) з двигуном АИР71В4 потужністю 0,75 кВт на 1500 об/хв. Конструктивне виконання – №1 – робоче колесо на валу електродвигуна.

Вентилятори ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70) відносяться до вентиляторів низького тиску та призначені для переміщення повітря та інших газових сумішей, агресивність яких щодо вуглецевої сталі звичайної якості не вища за агресивність повітря, з температурою до 80˚С, що не містять липких речовин, волокнистих матеріалів, з вмістом пилу та інших твердих домішок не більше, ніж 100 мг/м³, в умовах помірного (П) клімату (2-а категорія розміщення) згідно з ГОСТ 15150. За умови захисту двигуна від впливу атмосферних опадів дозволяється експлуатація в умовах «П» і «Т» 1-ї категорії.

Температура навколишнього середовища від мінус 40˚С до плюс 40˚С (для вентиляторів у тропічному виконанні плюс 45 ˚С).

Тиск – 480 - 320 Па

Продуктивність – 1,4 - 3,9 тис.м³/год

Габаритні розміри вентилятора (мм) - 735 Х 690 Х 749

Конструкція вентилятора ВР 88-75 (ВР 88-72, ВЦ 4-75, ВЦ 4-70):
Вентилятор ВР 88-75 складається з наступних основних вузлів:

1. робоче колесо вентилятора – зварне, складається з переднього та заднього дисків, має 12 загнутих назад лопаток і ступицю;

2. спіральний корпус ("улитка") виконує функції відводу повітря (яке виходить із робочого колеса) у певному напрямку, а також часткового перетворення динамічного тиску потоку в статичний;

3. станина вентилятора зварна, на неї кріпиться корпус і електродвигун. Основа станини має отвори для встановлення на фундамент або віброізолятори;

4. колектор конічної форми слугує для підводу повітря, що надходить до робочого колеса;

5. асинхронний трифазний (380 В) електродвигун АИР71В4 0,75 кВт на 1500 обертів/хвилину
