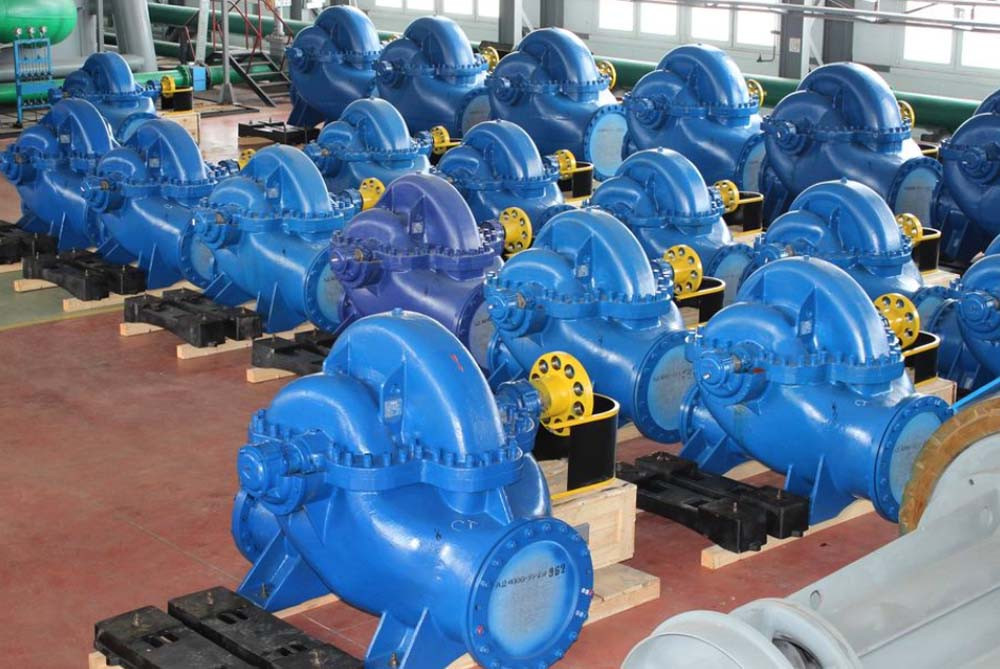

Насос Д 3200-75-2 для води й агрегат відцентровий Д3200-75-2

Насос Д 3200-75-2 для води й агрегат відцентровий Д3200-75-2

  • Готово до відправки

від 252 000

+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
повернення товару протягом 14 днів безкоштовно
Насос Д 3200-75-2 для води й агрегат відцентровий Д3200-75-2
Насос Д 3200-75-2 для води й агрегат відцентровий Д3200-75-2Готово до відправки
від 252 000
+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
Опис
Характеристики
Інформація для замовлення

Насос Д3200-75-2

Продуктивність 3200 м3/год, напір 75 м

Насос видаватиме необхідні параметри, якщо насосний агрегат укомплектувати високовольтним синхронним електродвигуном СДН-2-16-36-6 (1000 кВт, 1000 об/хв, 6 кВ).

Насос Д3200-75а-2

Продуктивність 2500 м3/год, напір 42 м

Для досягнення цих параметрів насоса потрібно зробити обточку робочого колеса «а», тобто зменшити його діаметр. Агрегат потрібно комплектувати високовольтним синхронним електродвигуном СД2-85/40-8 (400 кВт, 750 об/хв, 6 кВ).

Маса насоса Д 3200-75-2  = 3570 кг.

Маса насосного агрегату Д 3200-75-2 = 8900 кг.

Габарити насосного агрегату Д 3200-75-2: довжина 4400 мм, ширина 750 мм, висота 1700 мм.



Насос Д3200-75-2 призначений для перекачування чистої води з невеликими частинками, розміром до 0,3 мм, активність водню pH має бути в межах 7-8,5. Корпус і практично всі деталі насоса зроблені з чавуну. За конструкцією насос Д одноступеневий із рознімним корпусом, за способом розташування й експлуатації горизонтальний, з робочим колесом двостороннього входу. У стандартному виготовленні насос випускається із сальниковим ущільненням, ліве обертання ротора. На замовлення ми можемо зробити поставку з торцевим ущільненням, а також ротор із правим обертанням.

Привод насоса відбувається за допомогою електродвигуна або дизельного двигуна через втулово-пальцеву муфту.

Стандартний напрямок обертання валу ліве (проти годинникової стрілки, якщо дивитися збоку приводу насоса). Під замовлення можна зробити поставку насоса Д із правим обертанням вала.

Ви можете замовити в нас:

  • Насос без муфти, без станини, без електродвигуна.
  • Насос із муфтою, без станини, без електродвигуна.
  • Насос із муфтою на станині, але без електродвигуна.
  • Насосна установка в зборі.

Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю до встановлення до насосів Д ставляться електромотори від 22 кВт до 2000 кВт різних маркувань (АІР, 5 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АІУ, АІМ, 2 В).

Розшифрування маркування на прикладі насоса Д 4000-95а-2 У2:

Д — насос двостороннього входу

4000 — продуктивність насоса, м3/год

95 — напір, м

― 1-я підрізка колеса

б — 2-я підрізка колеса

2 — модернізація насоса

До - проточна частина з матеріалу: неіржавка сталь 12Х18Н9Т

У — помірний клімат, кліматичні умови. Буква «Т» тропічне виготовлення

2 — категорія розміщення.

 Нижче представлений ротор у складі в корпусі насоса Д

 Розміри, діаметри патрубків горизонтального насоса Д3200-75-2




Схематичне зображення насоса Д у розрізі із зазначенням деталей





1

Відбійне кільце

8

Фіксувальний гвинт під внутрішній шестигранник

15

Корпус насоса

22

Шайба

29

Букса

2

Фіксувальний гвинт із внутрішнім шестигранником

9

Гайка робочого колеса

16

Вал

23

Кругла гайка

30

Ущільнювальне кільце

3

Ущільнювальне кільце

10

Допоміжний трубопровід насоса

17

Механічне ущільнення

24

Кришка корпусу підшипника А

31

Упор підшипника

4

Сальникова втулка

11

Ущільнювальне кільце

18

Ущільнювальне кільце

25

Сальник

32

Подшипник

5

Сальникове набиття

12

Робоче колесо

19

Кришка механічного ущільнення

26

Шпонка

33

Кришка корпусу підшипника В

6

Сальникове кільце

13

Крышка насоса

20

Сальник

27

Муфта втулочно-пальцева

34

Корпус підшипника

7

Упор для сальника

14

Шпонка

21

Подшипник

28

Шпонка



Основні
Країна виробникУкраїна
Гарантійний термін12 міс
Перекачувані середиЧиста вода
Встановлення насосаГоризонтальна
Максимальна температура робочої рідини85 град.
Матеріал корпусуЧавун
Матеріал робочого колесаЧавун
Тип ротораМокрий
  • Ціна: від 252 000
