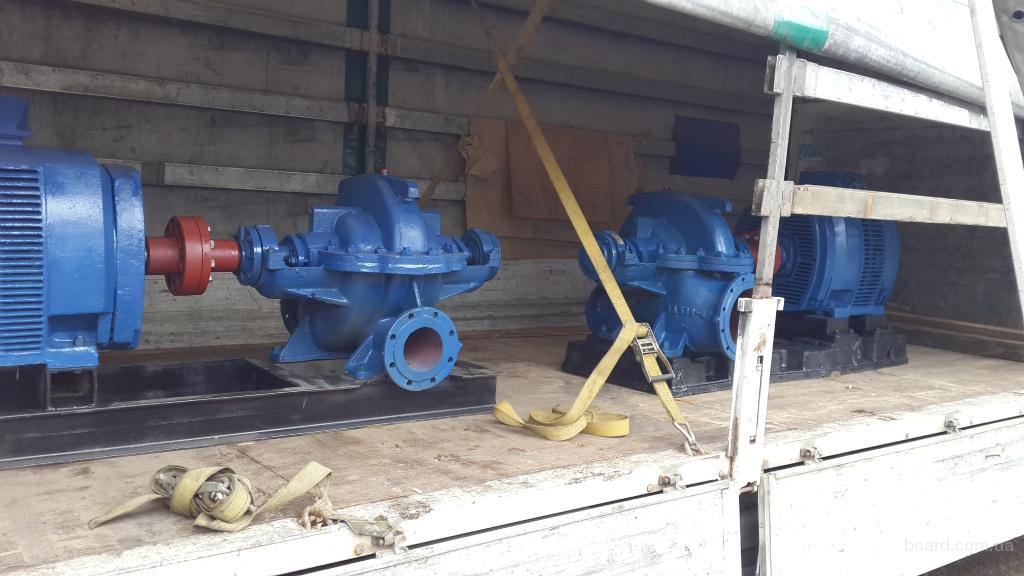

Насос 1Д 1600-90 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води

Насос 1Д 1600-90 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води

  • Готово до відправки

234 240 ₴

+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
повернення товару протягом 14 днів безкоштовно
Насос 1Д 1600-90 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води
Насос 1Д 1600-90 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для водиГотово до відправки
234 240 ₴
+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
Опис
Характеристики
Інформація для замовлення

Насос 1Д 1600-90

Продуктивність — 1600 м3/год

Напор – 90 м

Маса насоса 1Д 1600-90 = 1190 кг.

Маса агрегата 1Д 1600-90 (Е/двигун 630 кВт) = 4500 кг.

Габарити агрегату 1Д 1600-90: довжина 3200 мм, ширина 1600 мм, висота 1700 мм.

Діаметр вхідного патрубка — 350 мм.
Діаметр напірного патрубка — 300 мм.

Насосний агрегат 1Д1600-90 и Д 1600-90 комплектується асинхронним високовольтним електродвигуном А4-400-Y4 630 кВт на 1500 об/хв. Під час підрізання робочого колеса "а", її роблять для зменшення продуктивності до 1450 м3/год і напору насоса до 75 м, вийде насос 1Д 1600-90а таке встановлення агрегатується відповідно і з загальнопромисловим електродвигуном меншої потужності 500 кВт, 1500 об./хв, маркування А4-400-Х4. Насос 1Д 1600-90б обточка робочого колеса «б» (1300 м3/год, 63 м) — то тоді мотор ставиться потужністю 400 кВт, 1500 об./хв А4-400-ХК4. Якщо потрібно досягти ще менших параметрів насоса, то в цьому разі потрібно насос укомплектувати двигуном ще менш потужним за потужністю й нижчим за обертами, з 1500 об/хв — до 1000 об/хв. Отже, отримуємо насосну установку 1Д1600-90 з 160/1000 АМН315М6 — параметри 1000 м3/год, 40 м, насосний агрегат Д1600-90а з 132/1000 А49315М6 — подавання 970 м3/год, напір 34 м, насосний агрегат 1Д 1600-90б з 110/1000 А49315S6 — параметри 870 м3/год, 30 м.

Насоси та насосні установки Д, 1Д, 2Д

Насос 1Д перекачує чисту прісну воду температурою до +85 °C і схожі з водою рідини, розмір увімкнень до 0,3 мм, pH показник водню від 7 до 8,5. Приводом насоса слугує електричний асинхронний мотор або дизельний двигун. Ущільнення вала насоса — подвійне сальникове, під замовлення  — торцеве. Стандартний напрям обертання валу ліве (це якщо дивитися збоку двигуна — проти годинникової стрілки). На замовлення є можливість зробити поставку насоса 1Д, Д із правим обертанням ротора.

Замовте у нас як сам насос окремо, насос змонтований на рамі, а також насосний агрегат у зборі з електродвигуном. Насоси виробництва України. Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю монтується двигун від 22 кВт до 2000 кВт різних маркування (АІР, 5 А, 4 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АІУ, АІМ, 2В).



Розшифрування маркування на прикладі насоса 1Д 630-90-а У2

1 — модернізація насоса

Д-насос двостороннього входу

630 — продуктивність насоса, м3/год

90 — напір, м

а — 1 підрізка робочого колеса

У — кліматичні умови

2 — категорія розміщення.



Нижче представлений ротор у складі в корпусі насоса 1Д



 Розміри, діаметри патрубків водяного горизонтального насоса 1Д 1600-90























Схематичне зображення насоса Д у розрізі із зазначенням деталей

<td style="width:21.3pt;border-top:none;bo</tr>

1

Відбійне кільце

8

Фіксувальний гвинт під внутрішній шестигранник

15

Корпус насоса

22

Шайба

29

Букса

2

Фіксувальний гвинт із внутрішнім шестигранником

9

Гайка робочого колеса

16

Вал

Основні
Країна виробникУкраїна
Гарантійний термін12 міс
Максимальна температура робочої рідини85 град.
Матеріал корпусуЧавун
Матеріал робочого колесаЧавун
Перекачувані середиЧиста вода
Встановлення насосаГоризонтальна
