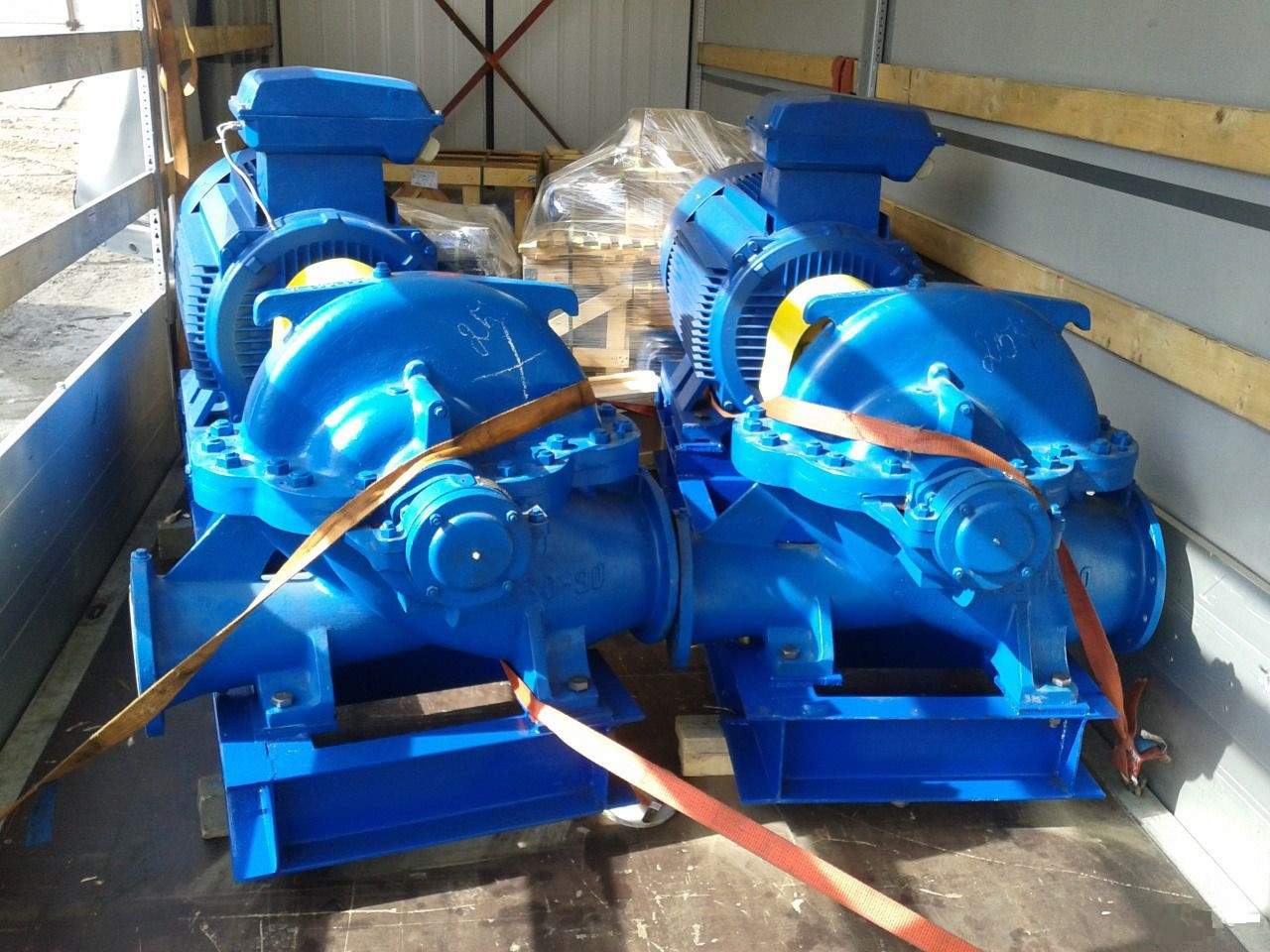

Насос 1Д 800-56 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води

Насос 1Д 800-56

Продуктивність — 800 м3/год

Напор – 56 м

Насосний агрегат 1Д800-56 комплектується асинхронним електричним двигуном АІР315М4 200 кВт на 1500 об/хв. Якщо зробити підрізку робочого колеса насоса, щоб зменшити параметри, насос 1Д 800-56а, відповідно й електромотор потрібно ставити менш потужний: обточка колеса «а» — агрегатується з АІР280М4 132 кВт, 1500 об./хв. Насос 1Д 800-56б обточка робочого колеса «б» — тоді двигун потужністю 110 кВт, 1500 об./хв маркування АІР280S4.

Маса насоса 1Д 800-56 = 568 кг.

Маса агрегата 1Д 800-56 = 1680 кг.

Габарити агрегату 1Д 800-56: довжина 2500 мм, ширина 1000 мм, висота 1100 мм.

Діаметр вхідного патрубка — 300 мм.
Діаметр напірного патрубка — 200 мм.

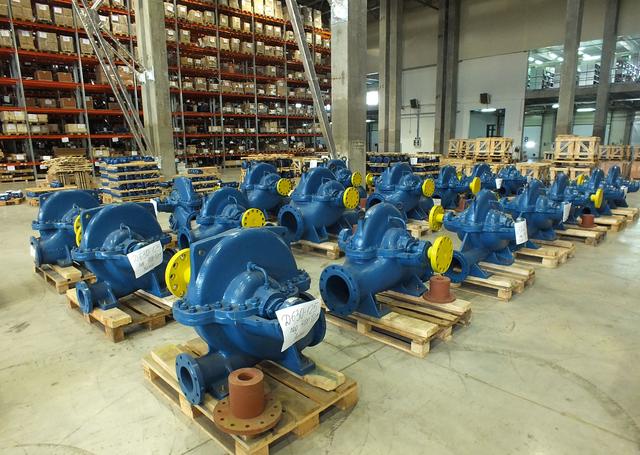

Насоси та насосні установки Д, 1Д, 2Д

Насос 1Д перекачує чисту прісну воду температурою до +85 °C і схожі з водою рідини, розмір увімкнень до 0,3 мм, pH показник водню від 7 до 8,5. Приводом насоса слугує електричний асинхронний мотор або дизельний двигун. Ущільнення вала насоса — подвійне сальникове, під замовлення  — торцеве. Стандартний напрям обертання валу ліве (це якщо дивитися збоку двигуна — проти годинникової стрілки). На замовлення є можливість зробити поставку насоса 1Д, Д із правим обертанням ротора.

Ви можете замовити в нас як сам насос окремо, насос змонтований на рамі, а також насосний агрегат у зборі з електродвигуном. Насоси виробництва України. Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю монтується двигун від 22 кВт до 2000 кВт різних маркування (АІР, 5 А, 4 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АІУ, АІМ, 2В).



Розшифрування маркування на прикладі насоса 1Д 630-90-а У2

1 — модернізація насоса

Д-насос двостороннього входу

630 — продуктивність насоса, м3/год

90 — напір, м

а — 1 підрізка робочого колеса

У — кліматичні умови

2 — категорія розміщення.



Нижче представлений ротор у складі в корпусі насоса 1Д



 Розміри, діаметри патрубків водяного горизонтального насоса 1Д800-56



<td style="width:70.85pt;border-top:none;border-left:none; border-bottom:solid windowtext 1.0pt;border-right:solid windowtext 1.0pt; mso-border-top-alt:solid windowtext .5pt;mso-border-left-alt:solid windowtext .5pt; mso-border-alt:solid windowtext .5pt;padding:0cm 5.4pt 0cm 5.4pt;height:</tr>

1	Відбійне кільце	8	Фіксувальний гвинт під внутрішній шестигранник	15	Корпус насоса	22	Шайба	29	Букса
2	Фіксувальний гвинт із внутрішнім шестигранником	9	Гайка робочого колеса	16	Вал	23
