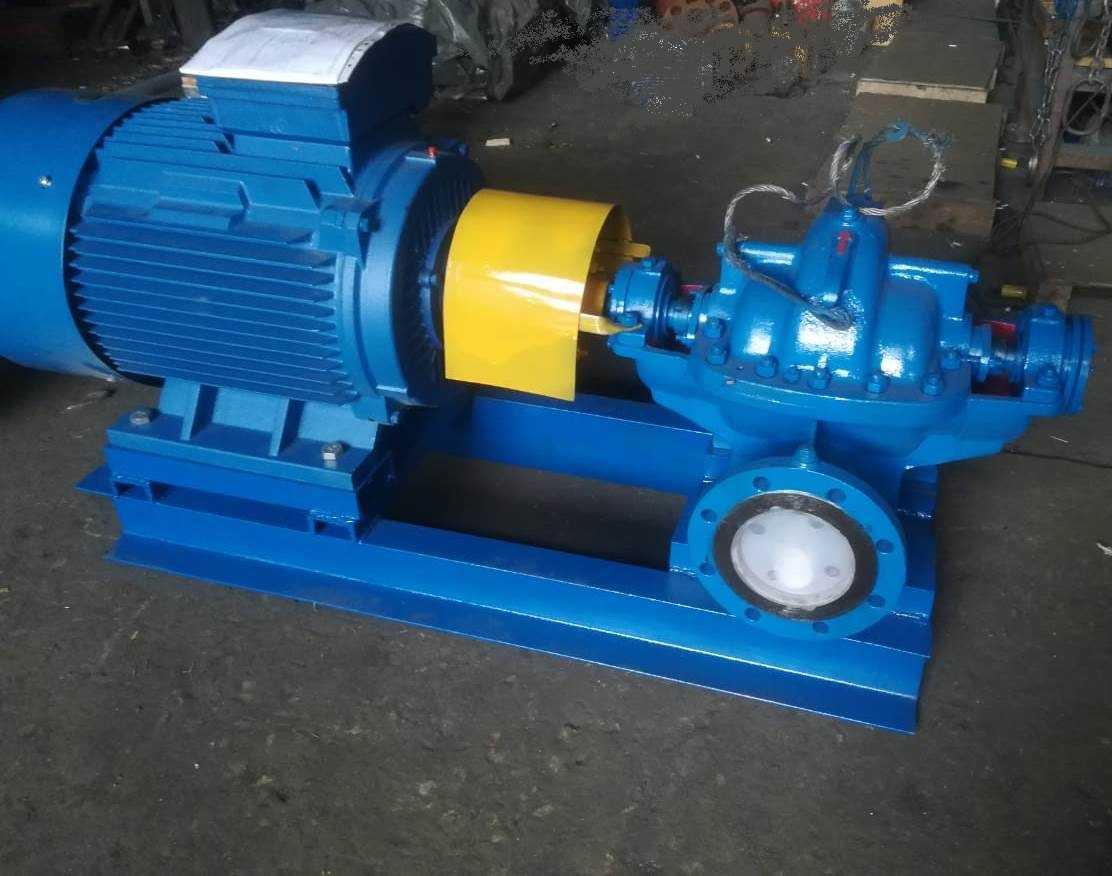

Насос Д 320-50 для води відцентровий Д320-50

Насос Д 320-50

Продуктивність — 320 м3/год

Напор – 50 м

Насосний агрегат Д320-50 комплектується трифазним промисловим електродвигуном АІР250S4 75 кВт 1500 об./хв. Якщо вийдемо підрізування робочого колеса для зменшення параметрів, отримуємо в підсумку насос Д320-50а, електричний мотор необхідно ставити АІР225М4 55 кВт, 1500 об./хв, насос Д320-50б підрізка робочого колеса «б» — тоді асинхронний двигун 45 кВт, 1500 об/хв, його маркування АІР200L4.

Маса насоса Д 320-50 = 305 кг.

Маса агрегату Д 320-50 = 1118 кг.

Габарити агрегату Д 320-50: довжина 1750 мм, ширина 990 мм, висота 900 мм.

Діаметр вхідного патрубка — 200 мм.
Діаметр напірного патрубка — 150 мм.

Насоси та насосні установки Д, 1Д

Насос Д перекачує чисту прісну воду температурою до +85 °C, технічну воду, рідини дуже близькі за хімактивністю до води, розмір частинок до 0,25 мм, показник водню pH 7-8,5. Конструкція насоса Д складається з корпусу, ротора в зборі, муфта пружна втулочно-пальцева (МУВП), у відповідь фланці. Привод насоса здійснюється через втулочно-пальцеву муфту від електродвигуна або від дизельного двигуна. Ущільнення вала насоса — подвійний сальник, під замовлення  — торцеве. Напрямок обертання ротора лівий (проти годинникової стрілки — якщо дивитися з боку електромотора). На замовлення є можливість зробити поставку насоса 1Д, Д із правим обертанням ротора.

Ви можете замовити в нас як сам насос окремо, насос змонтований на рамі, а також насосний агрегат у зборі з електродвигуном. Насоси виробництва України та Росії таких заводів як Лівгідромаш, Ливнинасос та інші. Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю монтується двигун від 22 кВт до 2000 кВт різних маркування (АІР, А, 5 А, 4 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АИУ, АИММ, 2В).

Розшифрування маркування на прикладі насоса 1Д 630-90-а У2

1 — модернізація насоса

Д-насос двостороннього входу

630 — продуктивність насоса, м3/год

90 — напір, м

а — 1 підрізка робочого колеса (б — 2 підрізки колеса, без позначення — без підрізування робочого колеса)

У — кліматичні умови

2 — категорія розміщення.

Нижче представлений ротор у корпусе насоса Д

 Розміри, діаметри патрубків водяного горизонтального насоса Д320-50
