Насос 1Д 200-90 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води

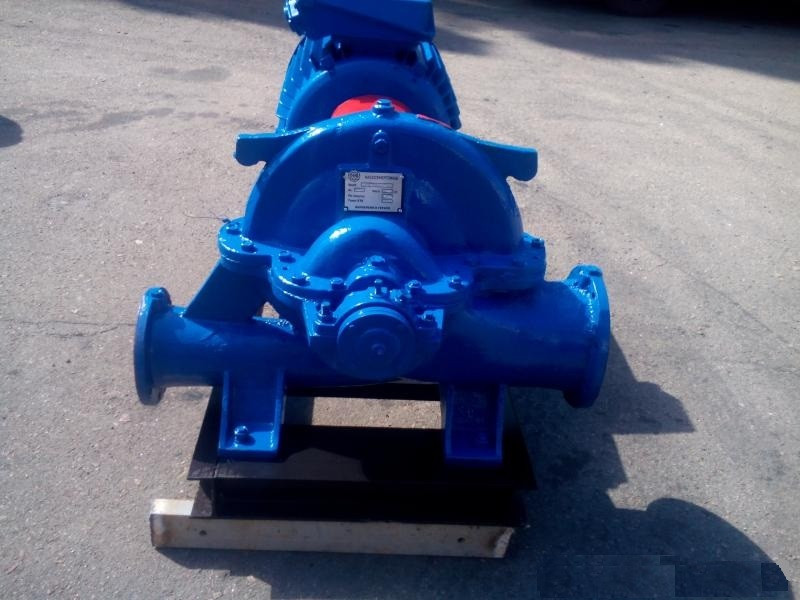

Насос 1Д 200-90

Продуктивність — 200 м3/год

Напор – 90 м

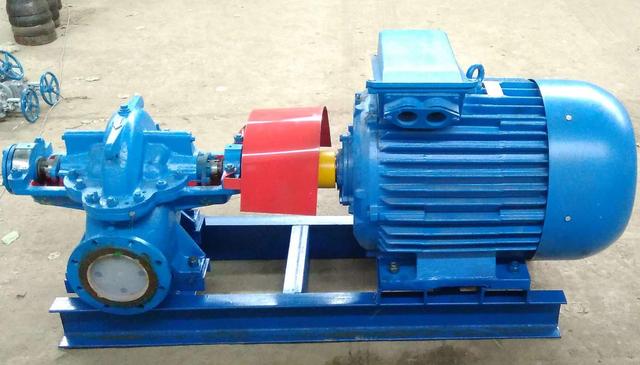

Насосний агрегат 1Д200-90 комплектується промисловим трифазним електродвигуном АІР250М2 90 кВт, 3000 об/хв. Якщо робити підрізування робочого колеса насоса, щоб зменшити параметри, насос 1Д200-90а, відповідно й електромотор потрібно ставити менш потужний: обточка колеса «а» — агрегатується з АІР250S2 75 кВт, 3000 об./хв. Насос 1Д200-90б обточка робочого колеса «б» — двигун потужністю 55 кВт, 3000 об/хв маркування АІР225М2.

Маса насоса 1Д 200-90 = 160 кг.

Маса агрегата 1Д 200-90 = 758 кг.

Габарити агрегату 1Д 200-90: довжина 1940 мм, ширина 455 мм, висота 650 мм.



Насоси та насосні установки Д, 1Д, 2Д

Насос 1Д перекачує чисту прісну воду температурою до +85 °C і схожі з водою рідини, розмір увімкнень до 0,3 мм, pH показник водню від 7 до 8,5. Приводом насоса може бути електричний асинхронний мотор або дизельний двигун. Ущільнення вала насоса — подвійне сальникове, під замовлення  — торцеве. Напрямок обертання вала ліве (проти годинникової стрілки — якщо дивитися збоку приводу). На замовлення є можливість зробити поставку насоса 1Д, Д із правим обертанням ротора.

Ви можете замовити в нас як сам насос окремо, насос змонтований на рамі, а також насосний агрегат у зборі з електродвигуном. Насоси виробництва України заводів як Лівгідромаш, Ливнинасос та інші. Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю монтується двигун від 22 кВт до 2000 кВт різних маркування (АІР, 5 А, 4 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АІУ, АІМ, 2В).

Розшифрування маркування на прикладі насоса 1Д 630-90-а У2

1 — модернізація насоса

Д-насос двостороннього входу

630 — продуктивність насоса, м3/год

90 — напір, м

а — 1-я підрізка робочого колеса

У — кліматичні умови

2 — категорія розміщення.

Нижче представлений ротор у корпусе насоса 1Д

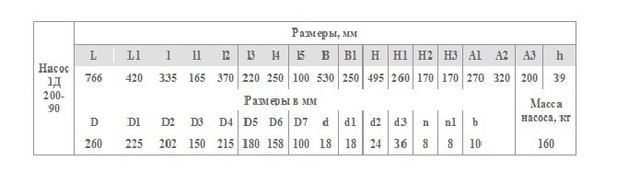

 Розміри, діаметри патрубків водяного горизонтального насоса 1Д200-90



<td style="width:19.6pt;border:solid windowtext 1.0pt;border-top: none;mso-border-top-alt:solid windowtext .5pt;mso-border-alt:solid windowtext .5pt; padding:0cm 5.4pt 0cm </tr>

1	Відбійне кільце	8	Фіксувальний гвинт під внутрішній шестигранник	15	Корпус насоса	22	Шайба	29	Букса
2	Фіксувальний гвинт із внутрішнім шестигранником	9	Гайка робочого колеса	16	Вал	23	Кругла гайка	30	Ущільнювальне кільце
