Насос ЦНС 60-66 відцентровий для води

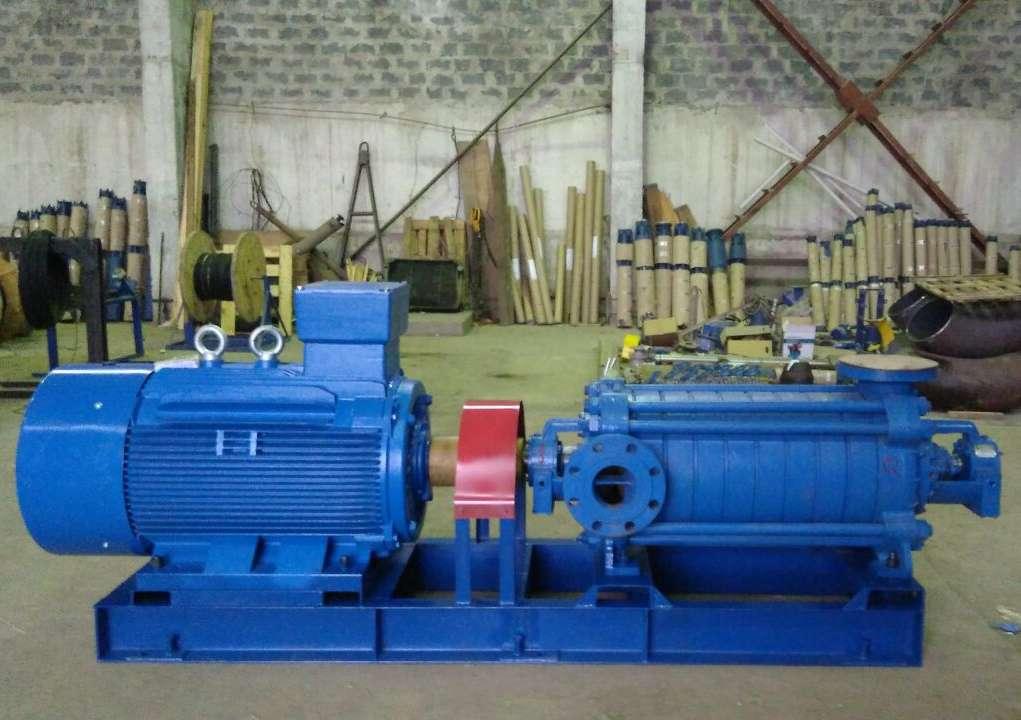

Насос і агрегат ЦНС 60-66

Подача ― 60 м3/годину

Напір ― 66 м

Насосний агрегат комплектується електродвигуном АЇР 180S2 22 кВт на 3000 об/хв, також можна насос сагрегатировать з іншим мотором по потужності і по ступені захисту.

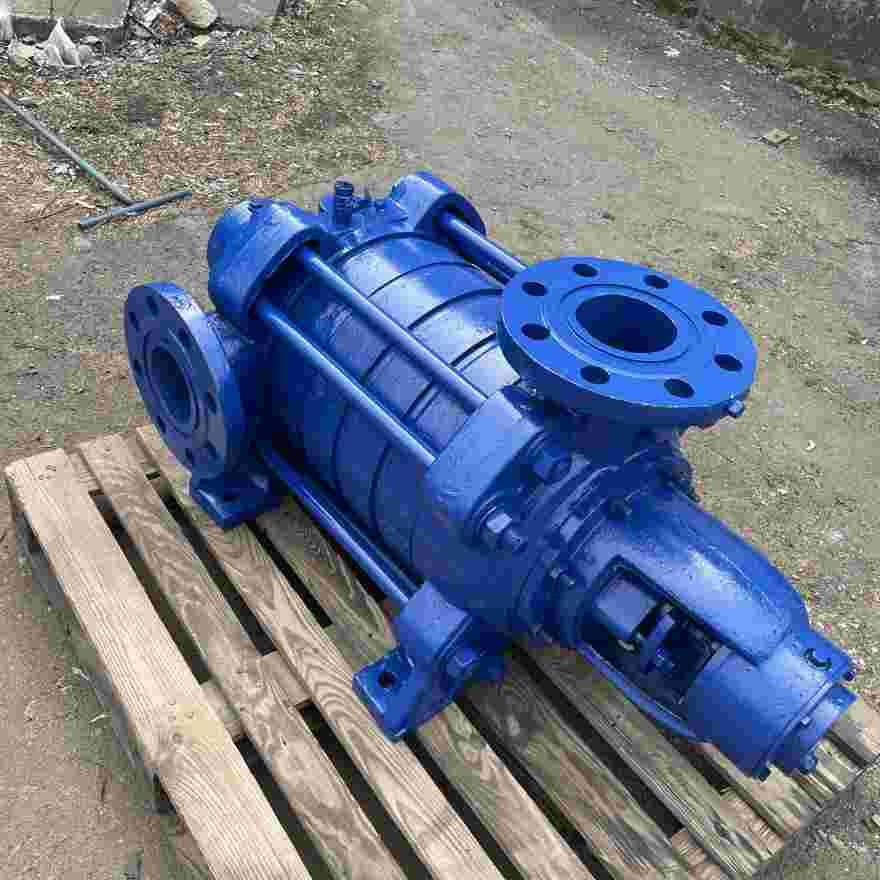

Маса насоса ЦНС 60-66 = 223 кг.

Маса агрегату ЦНС 60-66 = 450 кг.

Габарити агрегату ЦНС 60-66: довжина 1530 мм, ширина 525 мм, висота 650 мм

Відцентровий водяний насос секційний ― ЦНС, ЦНСг, ЦНСк, ЦНСм, ЦНСн.

Насоси ЦНС перекачують чисту прісну воду температурою до +45ºС, розмір твердих включень рідини до 0,23 мм, показник активності водню становить рН 7-8,5.

Насоси ЦНСг перекачують чисту гарячу воду температурою 45-105ºС, розмір твердих включень рідини до 0,23 мм, показник активності водню рН 7-8,5.

Насоси ЦНСк використовують для перекачування води підвищеної кислотності, показник активності водню рН 3,5-8,5, розмір твердих включень рідини до 0,23 мм

Насоси ЦНСн використовують для перекачування обводненій нафти сирої нафти.

Насоси ЦНСм перекачують і подають масло при роботі турбін в турбогенераторах. Насоси ЦНСМ 38 серії: 38-44......38-220 і насоси ЦНСМ 60-ї серії: 60-66....330 перекачують масло в'язкістю 15-215 Сст і температурою від +2ºС до +60ºС. В залежності від температури перекачується масла тиск на вході в насос може змінюватись в межах від 0,07 до 0,015 МПа (0,7-0,15 кгс/см2).

Даного типу багатосекційні високонапірні промислові насоси експлуатують на вугільних шахтах, кар'єрах, комунальних підприємствах, промислових об'єктах, фабриках, заводах, ТЕЦ, АЕС. По конструкції це багатосекційний насос, за способом монтажу – горизонтальний, за кількістю ступенів і робочих коліс – багатоступінчастий, за принципом роботи – відцентровий. Для виготовлення високонапірних насосів секційних ЦНС, ЦНСГ, ЦНСМ, ЦНСН застосовується матеріал – чавун СЧ20, насоси ЦНСк ― нержавіюча сталь 12Х18Н10.

Насос ЦНС складається з секцій, двох патрубків (патрубок всмоктування і патрубок нагнітання або називають ще кришка всмоктування і кришка нагнітання), передній і задній кронштейн, вал, направляючий апарат, робоче колесо, гидропята, втулка, кільце розвантаження, підшипник. Всі ці запчастини ви можете придбати у нас під замовлення або наявності. Кількість секцій в насосі ЦНС від 1 до 9, а кількість робочих коліс 2-10. Число робочих коліс на одне більше від числа секцій, це тому що 1-е робоче колесо ставиться, тобто ховається під всмоктуючий (вхідний) патрубок. Секція у відцентровому насосі складається з самого корпусу секції, всередині неї направляючий апарат і робоче колесо, яке кріпиться на вал насоса. Для закріплення конструкції секційного насоса ЦНС стягується 4-ма шпильками через вушка у всмоктуючому і нагнітальному патрубках.

Насоси ЦНС використовують для перекачування води, олії, нафти на довгі відстані, на велику висоту при певному обсязі рідини. Це досягається за рахунок відцентрової сили робочого колеса усередині секції, рідина передається від одного колеса до наступного, це дає можливість створювати великий тиск на виході. Відповідно при додаванні і збільшення числа секцій збільшується напір (тиск) насоса.

У нашого підприємства можна купити насосну частину, тобто голову насоса, але також і насосний агрегат в зборі на рамі з двигуном. Також можна придбати запчастини до насоса ЦНС з наявності і під замовлення, перелік запасних частин наведено нижче.

Основні деталі і запчастини насоса ЦНС

1 ― кронштейн передній

2 ― вал

3 ― колесо робоче

4 ― втулка розвантаження

5 ― втулка підшипника

6 ― диск розвантаження

7 ― кронштейн задній

8 – кільце ущільнювальне

9 ― патрубок всмоктування

10 ― дистанційна втулка

11 – секція (корпус напрямного апарату)

12 ― направляючий апарат

13 – гайка стяжного болта 14 ― підшипник

15 ― втулка сальника

16 – захисна втулка

17 ― кільце розвантаження

18 ― кришка підшипника

19 ― патрубок нагнітання

20 – сальникова набивка

21 ― гидропята

22 ― гайка ротора

23 ― муфта

Маркування насоса ЦНС на прикладі ЦНСг 38-198 УХЛ4 :

ЦНС – відцентровий насос секційний

Після позначення ЦНС індекс відсутня ― для холодної води, температура води до +45С

Індекс «р» – для води температурою від +45 до +105С,

Індекс «м» ― для перекачування масла

Індекс «н» – для перекачування нафти

38 – продуктивність насоса ЦНС, м3/годину

198 – напір, м

УХЛ4 – кліматичне виконання.

Габаритні розміри, діаметр патрубка насоса ЦНС, настановні розміри насоса ЦНС вказані внизу в таблицях і схемах.
