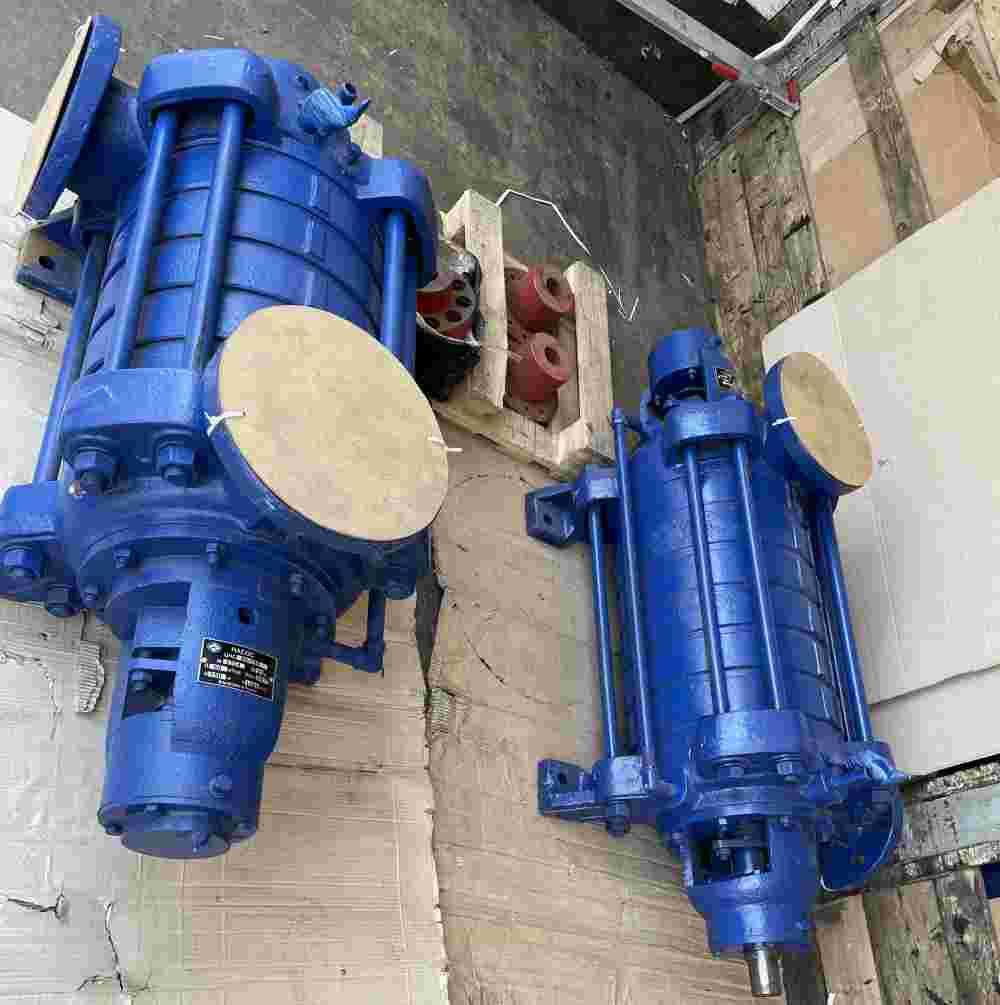

  • Насос ЦНС 38-110 відцентровий для води, фото 3
вправо

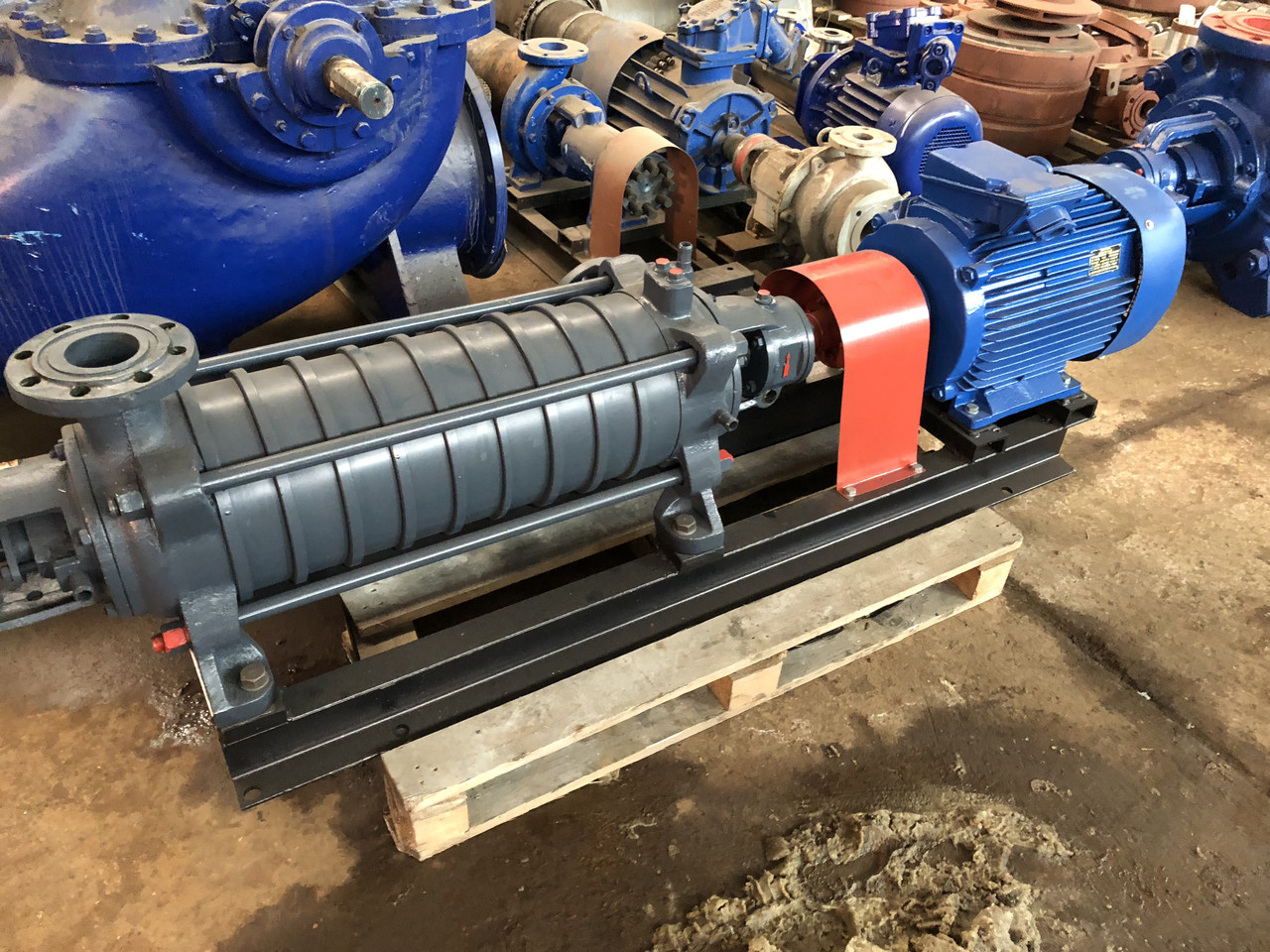

Насос ЦНС 38-110 відцентровий для води

Насос ЦНС 38-110 відцентровий для води

  • Готово до відправки

від 22 780

+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
повернення товару протягом 14 днів безкоштовно
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Насос ЦНС 38-110 відцентровий для води
Насос ЦНС 38-110 відцентровий для водиГотово до відправки
від 22 780
+380 (67) 791-51-71
отдел продаж
  • +380 (50) 047-24-22
Опис
Характеристики
Інформація для замовлення

Насос і агрегат ЦНС 38-110

Подавання — 38 м3/год

Напор ― 110 м

Насосний агрегат комплектується електродвигуном АІР 180S2 22 кВт на 3000 об./хв, також можна насос сагрегатувати з іншим мотором за потужністю та ступенем захисту.

Маса насоса ЦНС 38-110 = 245 кг.

Маса агрегату ЦНС 38-110 = 507кг.

Габарити агрегату ЦНС 38-110: довжина 1680 мм, ширина 455 мм, висота 650 мм.

Відцентровий водяний насос секційний  ― ЦНС, ЦНСг, ЦНСк, ЦНСм, ЦНСНСН.

Насоси ЦНС перекачують чисту прісну воду температурою до +45 °C, розмір твердих включень у рідини до 0,23 мм, показник активності водню становить pH 7-8,5.

Насоси ЦНСг перекачують чисту гарячу воду температурою 45-105oС, розмір твердих включень у рідини до 0,23 мм, показник активності водню pH 7-8,5.

Насоси ЦНСк використовують для перекачування води підвищеної кислотності, показник активності водню pH 3,5-8,5, розмір твердих включень у рідини до 0,23 мм.

Насоси ЦНСн використовують для перекачування обвідненої нафти, сирої нафти.

Насоси ЦНСм перекачують і подають олію під час роботи турбін у турбігенераторах. Насоси ЦНСМ 38 серії: 38-44...38-220 і насоси ЦНСМ 60-ї серії: 60-66....330 перекачують оливу в'язкістю 15-215 Сст і температурою від +2oС до +60oС. Залежно від температури перекачуваної оливи тиск на вході в насос може варіюватися в межах від 0,07 до 0,015 МПа (0,7-0,15 кгс/см2).

Цього типу багатосекційні високонапірні промислові насоси експлуатують на вугільних шахтах, кар'єрах, комунальних підприємствах, промислових об'єктах, фабриках, заводах, ТЕН, АЕС. За конструкцією це багатосекційний насос, за способом монтажу — горизонтальний, за числом щаблів і робочих коліс — багатоступеневий, за принципом роботи — відцентровий. Для виготовлення високонапірних насосів секційних ЦНС, ЦНСГ, ЦНСМ, ЦНСН застосовується матеріал — чавун СЧ20, насоси ЦНСк — неіржавка сталь 12Х18Н10.

Насос ЦНС складається з секцій, двох патрубків (патрубок вуса та патрубок нагнітання або називають ще кришка всмоктування і кришка нагнітання), передній і задній кронштейн, вал, напрямний апарат, робоче колесо, гідроп'ята, втулка, кільце розвантаження, підшипник. Всі ці запчастини ви можете купити в нас під замовлення або з наявності. Кількість секцій у насосі ЦНС від 1 до 9, а кількість робочих коліс 2-10. Число робочих коліс на одне більше від кількості секцій, це тому що 1-є робоче колесо ставиться, тобто ховається у всмоктувальний (вхідний) патрубок. Секція в відцентровому насосі складається з самого корпусу секції, усередині неї напрямний апарат і робоче колесо, яке кріпиться на вал насоса. Для закріплення конструкції секційного насоса ЦНС стягується 4 шпильками через вушко в всмоктувальному та нагнітальному патрубках.

Насоси ЦНС використовують для перекачування води, олії, нафти на довгі відстані, на велику висоту за певного об'єму рідини, що перекачується. Це досягається завдяки відцентровій силі робочого колеса всередині секції, рідина передається від одного колеса до наступного, це дає змогу створювати великий тиск на виході. Відповідно до додавання та збільшення числа секцій збільшується напір (тиск) насоса.

У нашого підприємства можна купити як насосну частину, тобто голову насоса, але також і насосний агрегат у зборі на рамі з двигуном. Також можна придбати запчастини до насоса ЦНС із наявності та під замовлення, перелік запасних частин наведений нижче.

Основні деталі та запчастини насоса ЦНС

  1 — кронштейн передній

  2 — вал

  3 — колесо робоче

  4 — втулка розвантаження

  5 — втулка підшипника

  6 — диск розвантаження

  7 — кронштейн задній

  8 — кільце ущільнювальне

  9 — патрубок всмоктування

10 — втулка дистанційна

11 — секція (корпус напрямного апарату)

12 — напрямний апарат

13 — гайка стяжного болта 14 — підшипник

15 — втулка сальника

16 — захисна втулка

17 — кільце розвантаження

18 — кришка підшипника

19 — патрубок нагнітання

20 — сальникове набиття

21 — гідроп'ята

22 — гайка ротора

23 ― муфта



Маркування насоса ЦНС на прикладі ЦНСг 38-198 УХЛ4 :

ЦНС — відцентровий насос секційний

Після позначення ЦНС індексу немає — для холодної води, температура води до +45 °C

Індекс «г» — для води температурою від +45 до +105 °C,

Індекс «м» — для перекачування оливи

Індекс «Н»  — для перекачування нафти

38 — продуктивність насоса ЦНС, м3/год

198 — напір, м

УХЛ4 — кліматичне виконання.

Габаритні розміри, діаметр патрубка насоса ЦНС, установлювальні розміри насоса ЦНС вказані внизу в таблицях і схемах.

Основні
Гарантійний термін12 міс
Перекачувані середиЧиста вода
Встановлення насосаГоризонтальна
Максимальна температура робочої рідини105 град.
Тип ротораМокрий
