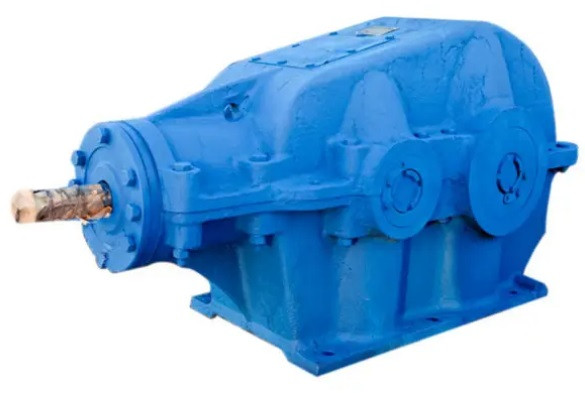

Редуктор конічно-циліндричний КЦ1-400-28 двоступінчатий
- Готово до відправки
від 125 000 ₴
- +380 (50) 047-24-22
Редуктор конічно-циліндричний КЦ1-400-28 – це високоякісний механізм, призначений для зміни крутного моменту та швидкості обертання в машинах і механізмах різного призначення. Ці редуктори є незамінними в сферах, де потрібна надійна та довговічна передача потужності.
Переваги:
- Ефективність та надійність: Завдяки сучасним технологіям виробництва та використанню високоякісних матеріалів, редуктори КЦ1 гарантують відмінну продуктивність та довгий термін служби.
- Універсальність: Широкий спектр модифікацій дозволяє використовувати їх у різноманітних умовах і для багатьох завдань.
- Простота обслуговування: Конструкція редукторів забезпечує легкий доступ до основних компонентів, що спрощує їх технічне обслуговування.
Габаритні та приєднувальні розміри, мм
Типорозмір редуктора |
Аw Т | А | А1 | В | Н | H1 | h | h1 | L | L1 | L2 | L3 | L4 | d | n |
мм | шт. | ||||||||||||||
КЦ1-200 | 200 | 375 | 250 | 300 | 435 | 225 | 20 | - | 900 | 480 | 85 | 460 | 247 | 17 | 4 |
КЦ1-250 | 250 | 480 | 325 | 375 | 515 | 265 | 25 | - | 1170 | 600 | 120 | 625 | 320 | 22 | 4 |
КЦ1-300 | 300 | 545 | 350 | 450 | 607 | 315 | 25 | - | 1275 | 680 | 120 | 625 | 385 | 22 | 6 |
КЦ1-400 | 400 | 810 | 450 | 526 | 705 | 320 | 35 | 95 | 1705 | 930 | 212 | 848 | 452 | 26 | 8 |
КЦ1-500 | 500 | 990 | 550 | 630 | 877 | 400 | 40 | 100 | 2085 | 1160 | 250 | 1030 | 544 | 33 | 8 |
Технічні характеристики КЦ1-400
Типорозмір редуктора |
Передавальний ставлення |
Частота обертання вхідного вала, хв-1 |
Номінальний крутний момент на вихідний валу, Н·м |
Вага, кг |
КЦ1- 200 | 6,3; 10; 14; 20; 28; | от 1500 до 500 | 520 | 186 |
КЦ1- 250 | 1200 | 391 | ||
КЦ1- 300 | 2100 | 474 | ||
КЦ1- 400 | 5300 | 980 | ||
КЦ1- 500 | 9000 | 1740 |
Приєднувальні розміри швидкохідного валу редуктора КЦ1.
Редуктор | швидкохідний вал (конічний) | |||||
d | d1 | l | l1 | b | t | |
КЦ1-200 | 40 | M24*2.0 | 110 | 82 | 10 | 20.9 |
КЦ1-250 | 50 | M36*3.0 | 110 | 82 | 12 | 26 |
КЦ1-300 | 50 | M36*3.0 | 110 | 82 | 12 | 26 |
КЦ1-400 | 60 | M42*3.0 | 140 | 105 | 16 | 31.4 |
КЦ1-500 | 90 | M64*4.0 | 170 | 130 | 22 | 46.8 |
Приєднувальні розміри тихохідного валу редуктора КЦ1.
Редуктор | тихохідний вал (циліндричний) | |||
d | l | b | t | |
КЦ1-200 | 45 | 80 | 14 | 48,5 |
КЦ1-250 | 55 | 110 | 16 | 59 |
КЦ1-300 | 70 | 140 | 20 | 74,5 |
КЦ1-400 | 90 | 170 | 25 | 95 |
КЦ1-500 | 110 | 210 | 28 | 116 |
Приєднувальні розміри тихохідного валу у вигляді зубчатої напівмуфти редуктора КЦ1.
Редуктор | b | d | d1 | L | l | l1 | Зачеплення | |
m | z | |||||||
КЦ1-200 | 20 | 126 | 80 | 219 | 14 | 45 | 3 | 40 |
КЦ1-250 | 25 | 150 | 90 | 267 | 14 | 48 | 3 | 48 |
КЦ1-300 | 25 | 174 | 110 | 325 | 14 | 55 | 3 | 56 |
КЦ1-400 | 35 | 232 | 140 | 370 | 14 | 60 | 4 | 56 |
КЦ1-500 | 35 | 232 | 140 | 422 | 14 | 60 | 4 | 56 |
Варіант збірки редуктора КЦ1-400.
Умовне позначення редуктора КЦ1 при замовленні:
Редуктор КЦ1-400-28-43-У3, де:
КЦ1 – тип редуктора;
400 - міжосьова відстань;
28 - номінальне передаточне число;
43 – конструктивне розміщення при монтажі;
У3 – кліматичне виконання;
Технічні характеристики:
Сфери застосування редуктора КЦ1-400-28-42-УЗ.
Редуктори конічно-циліндричні КЦ1 знайшли своє застосування в багатьох галузях, включаючи машинобудування, металургію, хімічну промисловість, сільське господарство та будівництво. Вони ідеально підходять для використання у транспортерах, ліфтах, змішувальному обладнанні та інших типах промислової техніки.
Приклади використання:
- Привід конвеєрних стрічок на виробничих лініях.
- Системи підйому та переміщення на будівельних майданчиках.
- Сільськогосподарські машини для обробки ґрунту.
Рекомендації щодо вибору та експлуатації:
При виборі редуктора КЦ1 враховуйте тип навантаження, умови експлуатації та потрібні параметри потужності та швидкості. Регулярно перевіряйте стан редуктора, проводьте планові технічні огляди та своєчасно замінюйте змащувальні матеріали.
Гарантії та підтримка:
Ми надаємо розширені гарантії на всі наші редуктори КЦ1, а також повний спектр послуг з технічного обслуговування та ремонту.
Як замовити:
Для замовлення або отримання додаткової інформації про циліндричні редуктори КЦ1 відвідайте наш веб-сайт або зв'яжіться з нашим відділом продажів за телефоном або електронною поштою. Ми допоможемо вам вибрати найкраще рішення, що відповідає вашим технічним вимогам.
Також у нас Ви можете отримати інформацію щодо підбору та специфікації інших видів редукторів, таких як: 1Ц2У, Ц2У, Ц2У-Н, ЦУ, 1ЦУ, Ц3У, Ц2Н, РМ, РЦД, ЦТНД, ЦЗУ, РК, ГПШ, ЦДН, ЦДНД, КЦ1, КЦ2, 1МЦ2С, МР1, МР2, МР3, МПО, В, ВК, СКУ, УЗВК, А, Ч, 2Ч, NMRV, Ч2, ЧГ, РЧП, РЧН, РГП, РГС, РГ, РГСП, 3МП, 4МП, 5МП з доставкою по всій Україні: Харків, Лозова, Ізюм, Чугуїв, Балаклія, Черкаси, Первомайський, Мерефа, Куп'янськ, Валки, Вінниця, Жмеринка, Козятин, Хмільник, Луцьк, Нововолинськ, Ковель, Кам'янка-Бузька, Рожище, Дніпро, Кривий Ріг, Нікополь, Павлоград, Кринички, Житомир, Бердичів, Коростень, Малин, Новоград-Волинський, Ужгород, Мукачево, Хуст, Берегове, Виноградів, Запоріжжя, Івано-Франківськ, Коломия, Долина, Калуш, Галич, Київ, Бориспіль, Бровари, Фастів, Біла Церква, Кропивницький, Світловодськ, Олександрія, Знам'янка, Львів, Дрогобич, Стрий, Жовква, Новояворівськ, Миколаїв, Первомайськ, Вознесенськ, Южноукраїнськ, Нова Одеса, Одеса, Південний Полтава, Кременчук, Миргород, Гадяч, Кобеляки, Рівне, Дубно, Костопіль, Здолбунів, Острог, Суми, Конотоп, Шостка, Ромни, Охтирка, Тернопіль, Чортків, Кременець, Бережани, Збараж, Хмельницький, Кам'янець-Поділь Ярмолинці, Чернігів, Ніжин, Прилуки, Бахмач, Новгород-Сіверський, Чернівці, Новоселиця, Вашківці, Сокиряни, Заставна, Івано-Франківськ.
Основні | |
---|---|
Країна виробник | Україна |
Стан | Новий |
Тип | Редуктор |
Тип редуктора | Конічно-циліндричний |
Тип корпусу | Литий |
Кількість робочих ступенів | 2 |
Максимальний крутний момент | 5300 нм |
Розташування валів редуктора | Горизонтальне |
Номінальне передавальне число | 28 |
- Ціна: від 125 000 ₴
- Спосіб упаковки: Паллета, картон, стрейч.
