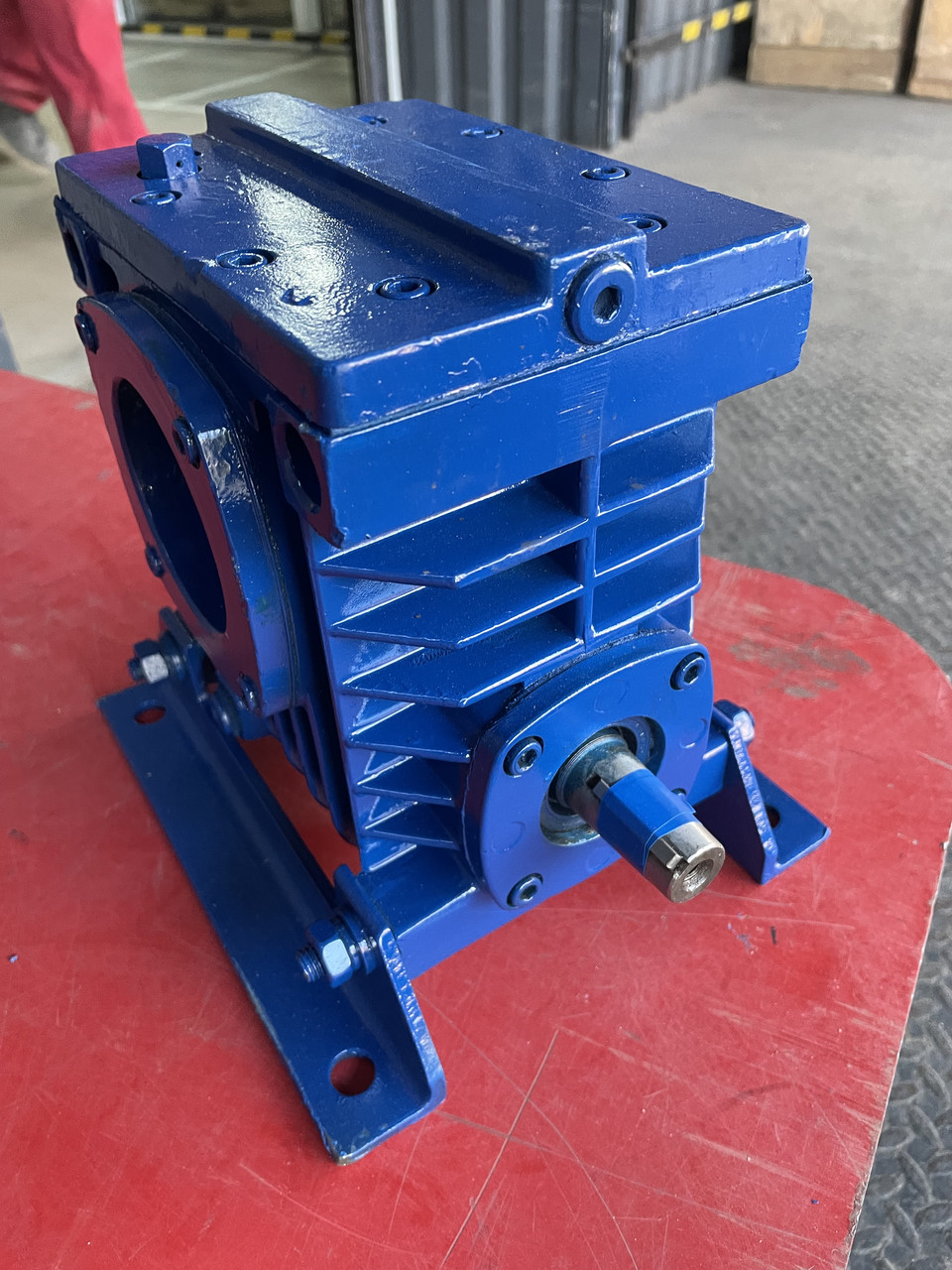

Редуктор черв'ячний одноступінчатий 2Ч-40-31,5
- Готово до відправки
від 4 025 ₴
- +380 (50) 047-24-22
Редуктор черв'ячний Ч, 1Ч, 2Ч: Ідеальне рішення для вашого промислового обладнання
Черв'ячний редуктор 2Ч-40-31,5 являють собою передове рішення для зміни крутного моменту та керування швидкістю у різних промислових застосуваннях. Ці пристрої характеризуються високою точністю та надійністю, забезпечуючи ефективну роботу механізмів при зниженому навантаженні на двигун.
Основні переваги:
- Підвищена ефективність: Черв'ячні редуктори оптимізують процеси передачі потужності, значно зменшуючи енергоспоживання.
- Покращена довговічність: Використання зносостійких матеріалів гарантує тривалий термін служби навіть при високих експлуатаційних навантаженнях.
- Версатильність використання: Завдяки різним розмірам та конфігураціям, редуктори підходять для широкого спектру машин та механізмів.
Габаритні та приєднувальні розміри, мм
Редуктор | Aw | А | B | B 1 | B 2 | B 3 | H | H 1 | H 2 | L | L 1 | L 2 | L 3 | L 4 | d |
2Ч-40 | 40 | 105 | 120 | 100 | 140 | 164 | 180 | 72 | 37 | 160 | 100 | 150 | 180 | 100 | 13 |
Технічні характеристики редуктора 2Ч-40
Номинальное передаточное число |
2Ч-40 | ||
Номинальный крутящий момент на выходном валу, Н.м | Масса, кг | КПД | |
8 | 28 | 9 | 0,87 |
10 | 28 | 9 | 0,85 |
12,5 | 26 | 9 | 0,83 |
16 | 28 | 9 | 0,81 |
20 | 28 | 9 | 0,76 |
25 | 26 | 9 | 0,73 |
31,5 | 32 | 9 | 0,70 |
40 | 29 | 9 | 0,63 |
50 | 28 | 9 | 0,60 |
63 | 26 | 9 | 0,58 |
80 | 25 | 9 | 0,57 |
Приєднувальні розміри швидкохідного вала редуктора 2Ч-40
Редуктор | d | d1 | l | l1 | b | t |
2Ч-40 | 16 | M5 | 28 | 15 | 3 | 8.5 |
2Ч-63 | 22 | M8 | 36 | 20 | 4 | 11.6 |
2Ч-80 | 25 | M8 | 42 | 20 | 5 | 13.45 |
Приєднувальні розміри тихохідного вала редуктора 2Ч-40
Редуктор | d | d1 | l | l1 | b | t |
2Ч-40 | 18к6 | M5 | 40 | 15 | 6 | 20,5 |
2Ч-63 | 28к6 | M8 | 60 | 20 | 8 | 31 |
2Ч-80 | 35к6 | M8 | 80 | 20 | 10 | 38 |
Приєднувальні розміри полих валів редуктора 2Ч-40
Редуктор | d | d1 | l | l1 | b | t | D*m*H8 |
2Ч-40 | 23 | 18 | 112 | 72 | 6 | 20,8 | 22*1.5*H8 |
2Ч-63 | 33 | 28 | 108 | 68 | 8 | 31.1 | 32*1.5*H8 |
2Ч-80 | 41 | 35 | 116 | 66 | 10 | 38.3 | 40*1.5*H8 |
Варіант збірки редуктора Ч, 2Ч.
Умовне позначення Редуктора 2Ч (Ч) при замовленні:
Редуктор 2Ч-40-31,5-51-1-У3, де:
2Ч – тип редуктора;
40 - міжосьова відстань;
31,5 - номінальне передаточне число;
51 – конструктивне розміщення при монтажі;
1 - варіант розташування черв'ячної пари;
У3 – кліматичне виконання;
Приклади використання:
- Харчова промисловість: Керування швидкістю міксерів та дозаторів.
- Текстильна промисловість: Регулювання швидкості текстильних машин.
- Машинобудування: Надання точного контролю для складальних ліній.
Рекомендації щодо експлуатації:
Для забезпечення тривалої та безаварійної роботи редукторів рекомендується регулярне технічне обслуговування, включно з перевіркою рівня змащення та стану зношування компонентів.
Гарантія та підтримка:
На всі редуктори Ч, 1Ч, 2Ч надається розширена гарантія, а також доступні повний спектр технічної підтримки та послепродажного обслуговування.
Як замовити:
Для замовлення редукторів Ч, 1Ч, 2Ч відвідайте наш веб-сайт або зв'яжіться з нашим відділом продажів. Ми допоможемо підібрати ідеальне рішення, враховуючи ваші технічні вимоги та умови експлуатації.
Також у нас Ви можете отримати інформацію щодо підбору та специфікації інших видів редукторів, таких як: 1Ц2У, Ц2У, Ц2У-Н, ЦУ, 1ЦУ, Ц3У, Ц2Н, РМ, РЦД, ЦТНД, ЦЗУ, РК, ГПШ, ЦДН, ЦДНД, КЦ1, КЦ2, 1МЦ2С, МР1, МР2, МР3, МПО, В, ВК, СКУ, УЗВК, А, Ч, 2Ч, NMRV, Ч2, ЧГ, РЧП, РЧН, РГП, РГС, РГ, РГСП, 3МП, 4МП, 5МП з доставкою по всій Україні: Харків, Лозова, Ізюм, Чугуїв, Балаклія, Черкаси, Первомайський, Мерефа, Куп'янськ, Валки, Вінниця, Жмеринка, Козятин, Хмільник, Луцьк, Нововолинськ, Ковель, Кам'янка-Бузька, Рожище, Дніпро, Кривий Ріг, Нікополь, Павлоград, Кринички, Житомир, Бердичів, Коростень, Малин, Новоград-Волинський, Ужгород, Мукачево, Хуст, Берегове, Виноградів, Запоріжжя, Івано-Франківськ, Коломия, Долина, Калуш, Галич, Київ, Бориспіль, Бровари, Фастів, Біла Церква, Кропивницький, Світловодськ, Олександрія, Знам'янка, Львів, Дрогобич, Стрий, Жовква, Новояворівськ, Миколаїв, Первомайськ, Вознесенськ, Южноукраїнськ, Нова Одеса, Одеса, Південний Полтава, Кременчук, Миргород, Гадяч, Кобеляки, Рівне, Дубно, Костопіль, Здолбунів, Острог, Суми, Конотоп, Шостка, Ромни, Охтирка, Тернопіль, Чортків, Кременець, Бережани, Збараж, Хмельницький, Кам'янець-Поділь Ярмолинці, Чернігів, Ніжин, Прилуки, Бахмач, Новгород-Сіверський, Чернівці, Новоселиця, Вашківці, Сокиряни, Заставна, Івано-Франківськ.
Основні | |
---|---|
Країна виробник | Україна |
Стан | Новий |
Тип | Редуктор |
Тип редуктора | Черв'ячний |
Тип корпусу | Литий |
Кількість робочих ступенів | 1 |
Максимальний крутний момент | 28 нм |
Номінальне передавальне число | 31.5 |
- Ціна: від 4 025 ₴
- Спосіб упаковки: Паллета, картон, стрейч.
