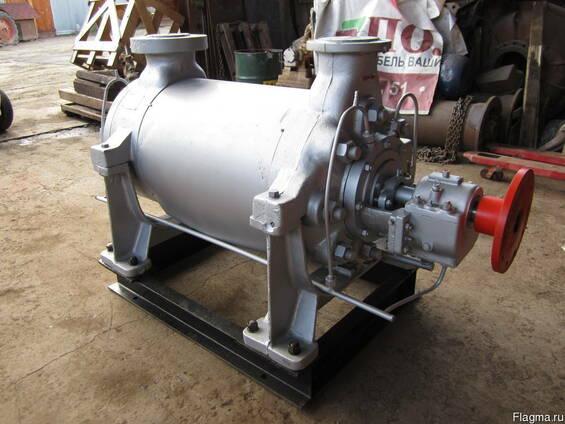

Живильні насоси ПЕ. Принцип роботи. Характеристики.

Живильні насоси ПЕ. Принцип роботи. Характеристики.

Сучасні моделі поживних агрегатів застосовуються для переправления робочої рідини в ємність, розміщену в парових котлах, які належать до промислового об'єкту. Зазвичай під нею мається на увазі гаряча чи перегріта вода.

Насос ПЕ є спеціальною установкою, яка використовується на електростанціях або в парових генераторах. Основна вимога – це здатність надати надійність під час роботи. Вона повинна задовольнити потреби котлового обладнання в рідині навіть за умови підвищеного навантаження.



Особливості конструкції

Живильний насос застосовується для подачі речовини в енергетичне обладнання, стаціонарні парові, а також в парові котли теплових електростанцій. Як правило, вони належать до барабанного і прямоточному увазі.

Прийнято виділяти відцентровий, горизонтальний, однопотоковий, багатоступінчастий, однокорпусний секційний і двохкорпусний з виїмкою на внутрішній частині корпусу, що відноситься до секційним формату. В якості опор для роторів служить виносної підшипник ковзання, має картерную або примусову систему змащення. Тип мастила залежить від потужності споживання.

Розвантаження відбувається за рахунок осьових сил завдяки гидропятам. Вона відноситься до гідравлічної. Вал ущільнений механічної сальникової набиванням, куди підводиться охолоджена вода.



Конструкція

Агрегат базується на основі наступних елементів:

· агрегат з встановленим допоміжним трубопроводом у його межах;

· відповідні фланці, розміщені на патрубках;

· електричний привідний двигун;

· сполучна муфта, де застосовується огорожу МУВП, МУП або зубчастий тип;

· захисна сітка;

· дросселирующий апарат;

· маслоустановка;

· загальна фундаментна рама;

· запчастини кріплення, які захищають муфту і саму установку;

· комплект ЗІП.

З вуглецевої сталі виготовляється корпус, кришка і секція. Деталі, що відносяться до проточної частини, що відливаються, а поковки виробляються з хромованої сталі. Елементи щілинного ущільнювача складаються із стійких до корозійної процесу сплавів. Сам вал є сортовим прокатом і виготовлено з конструкційної легованої сталі. Все це продовжує експлуатаційний термін.

Принцип роботи

Принцип роботи грунтується на дії відцентрової сили. Обертовий робочий циліндр змушує воду рухатися по колу – вона розташовується в районі лопаток. Виникає відцентрова сила впливає на неї і змушує рухатися від центральної області колеса до зовнішнього виходу. Звільнене простір заново заповнюється речовиною, яка надходить сюди за рахунок створюваного тиску.

Когда вещество выходит, оно поступает в каналы, размещённые в направляющей части аппарата. После этого попадает во второе колесо с давлением, созданным на начальном этапе. Затем плавно переходит в третье колесо и так далее. Жидкость, которая выходит из последнего рабочего колеса, поступает в напорный трубопровод.

Питательный насос ПЕ служит для подачи очищенной химическим способом воды непосредственно через экономайзер прямо в барабан. Выбрать насосы ПЭ можно в нашем каталоге.

Технические аспекты и условия эксплуатации

Подаваемое вещество должно иметь температуру не выше 165 градусов. Такая установка применяется для котлов тепловых электростанций, работающих на органическом топливе. Нельзя использовать в среде с повышенным риском возгорания или взрывоопасности.

Особенности эксплуатации:

1)   с подачей 380 и 580 м3/ч, работают как с гидромуфтой, так и без неё;

2)   600 м3/ч – использование гидромуфты обязательно;

3)   710 м3/ч – гидромуфта не применяется;

4)   780 м3/ч – чаще всего укомплектованы синхронным электрическим двигателем, частотно регулируемым.

Насосы маркировки ПЭ65/40, ПЭ65-53, ПЭ100-53, ПЭ150-53 и ПЭ150-63 являются многоступенчатыми однокорпусными питательными насосами. Они рассчитаны на котлы, внутри которых создаётся давление пара в 40 кГс/см2. Проточная часть изготавливается из чугуна СЧ20.

Центробежный тип ПЭ65-32 предназначен для насыщения жидкостью стационарных паровых котлов, где возникает абсолютное давление до 63 кГс/см2. В данном случае в качестве рабочего вещества выступает питьевая вода с показателем рН 7-9,2. Она не должна содержать твёрдые частицы.

Заказать и купить в Украине установку по выгодной цене можно у нашего предприятия. Мы официальный представитель завода. Питательный насос производства Сумы является отличным решением для многих промышленных объектов и теплоэлектростанций. Сумской завод изготавливает только надёжные установки, которые прослужат не один год. Гарантия от 12 до 36 месяцев и выгодная цена позволят купить оборудование, которое соответствует всем техническим стандартам ДСТУ.
