Для перекачування в'язких субстанцій призначена насосна станція НМШ. Вона працює в широкому діапазоні, показуючи високу продуктивність роботи як при мінусовій, так і при плюсовій температурі. При цьому вона може варіюватися від -10 до +150 градусів.
Пристрій масляних шестеренних насосів

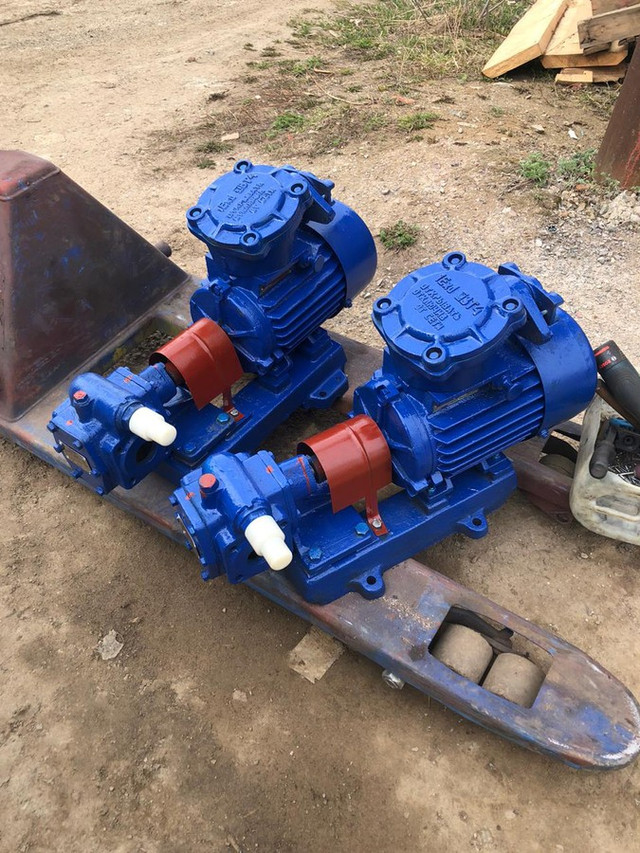

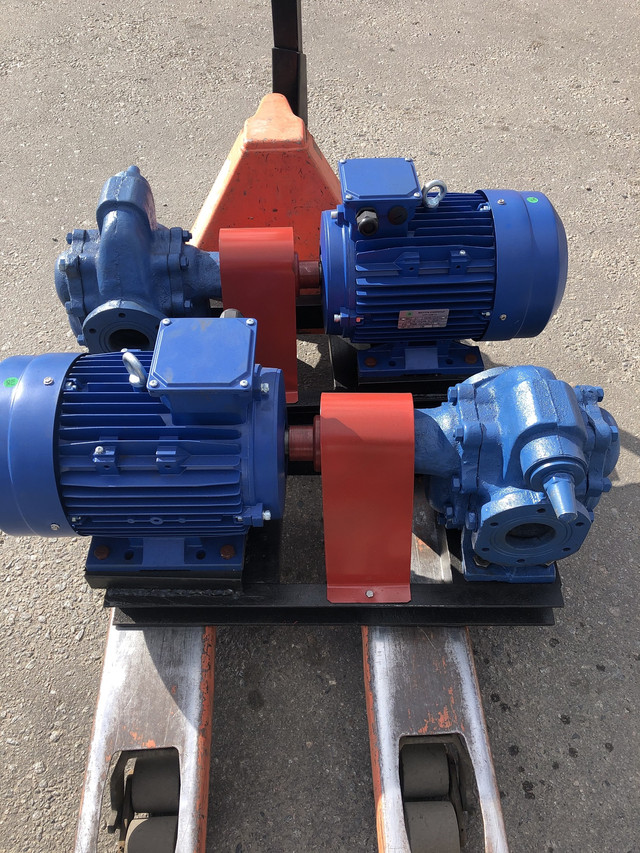

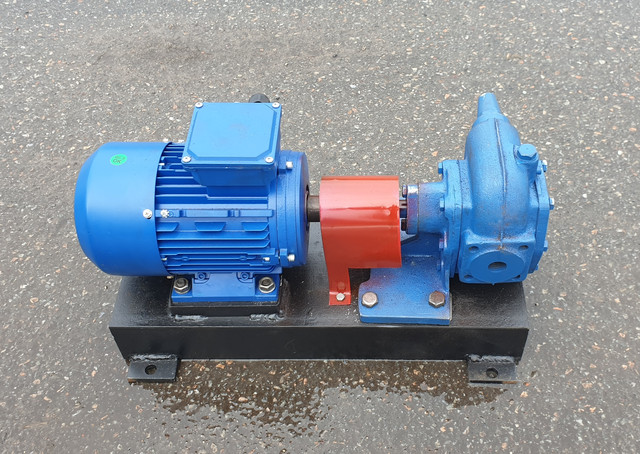

В основу принципу НМШ покладено шестерний механізм. Завдяки цьому вони і отримали свою назву. Представлені в корпусі з нержавіючої сталі або чавуну, вони агрегатуються електромотором різної потужності. Призначаються НМШ для перекачування лаків, фарб, нафти, мазуту та інших в'язких субстанцій.
Між усмоктувальним і нагнітаючим відсіком агрегату розташований кульковий клапан, здатний контролювати тиск установки.
При попаданні рідини під тиском на шестерні вони починають обертатися. При посиленні показників пристрій активно набирає обертів, переміщаючи субстанцію у відвідні труби. Так, при безперервному надходженні рідини напір починає збільшуватися, переміщаючи робочу середу в трубопровід, а потім в пункт призначення.
Модифікації та характеристики
Безліч моделей і видів олійних шестереночных насосів пропонують нам заводи-виробники промислового обладнання. Кожна модель вдосконалюється з часом і має свою «позначку» модифікації.
Серії НМШ, які зустрічаються найбільш часто:
- Модифікація 2. Яскравим представником цього класу виступає НМШ 2-40. Вся серія призначається для перекачування масла, нафти, фарб та інших в'язких мас без наявності ущільнень. Вони здатні працювати при підвищених температурах (до +70 градусів).
- Мод. 5. Передовиком у цій галузі виступає насос НМШ 5-25.
- Мод. 8. Насоси Ш - 40 і Ш 80 призначаються для великих виробництв і промисловості. Їх перевагами виступають особливо міцний корпус і вражаюча продуктивність.
Види конструкції
Масляні шестеренні установки поділяють на два типи: із зовнішнім і внутрішнім зачепленням:
- Механізм зовнішнього зачеплення. Шестерні, встановлені відносно один одного, шляхом механічного впливу робочого середовища призводять один одного в рух.
- Механізм внутрішнього зачеплення. Такий механізм зустрічається рідко, так як потребує особливої точності при створенні. Ведуча шестерня має всередині ведену, яка крутиться за допомогою зовнішніх зубців, які приходять в рух від рухливості головною шестерні.
Область застосування і призначення
Шестеренні конструкції агрегатів здатні створювати тиск до 2,5 Мпа. Вони відіграють велику роль у нафтовидобувній, машинобудівній та хімічній галузях промисловості. Перекачуючи субстанції, вони необхідні для видобутку нафти, транспортування лаку і пально-мастильних матеріалів.
Переваги шестеренних насосних машин:
- проста конструкція;
- надійність;
- висока потужність агрегату;
- роль мастила виконує перекачувана субстанція;
- тривалий термін експлуатації;
- мінімальна очищення маси від домішок;
- демократична ціна.
Маркування НМШ 8-25 6,3/2,5 Б:
- НМШ – насос масляний шестерневий;
- 8 – подача літрів на сто обертів;
- 25 – тиск, що вимірюється в кілограмах на квадратний сантиметр;
- 6.3 - пропускна здатність (цифра означає кількість перегоняемых літрів в годину);
- 2.5 – тиск на виході з камери;
- Б – означає, що в середині робоча частина пристрою виконана з бронзи.
Правила експлуатації
- Надійно закріпіть конструкцію, щоб вона не видавала зайвих вібрацій.
- При підключенні скористайтесь сполучними фланцями для герметичності агрегату.
- Вчасно проводьте технічне обслуговування.
- Дотримуйтесь правил пожежної безпеки. Не допускайте контакту верстата з вогнем.
- Не допускайте к работе людей, не ознакомленных с техникой безопасности.
Особенности выбора
Останавливайте свой выбор на определённом гидроагрегате, исходя из его параметров и области применения. Возьмите в учёт максимальную температуру перегоняемой жидкости. Она не должна превосходить ту, что указана в маркировке. Перед тем, как купить насосы НМШ, Ш проконсультируйтесь со специалистами.
