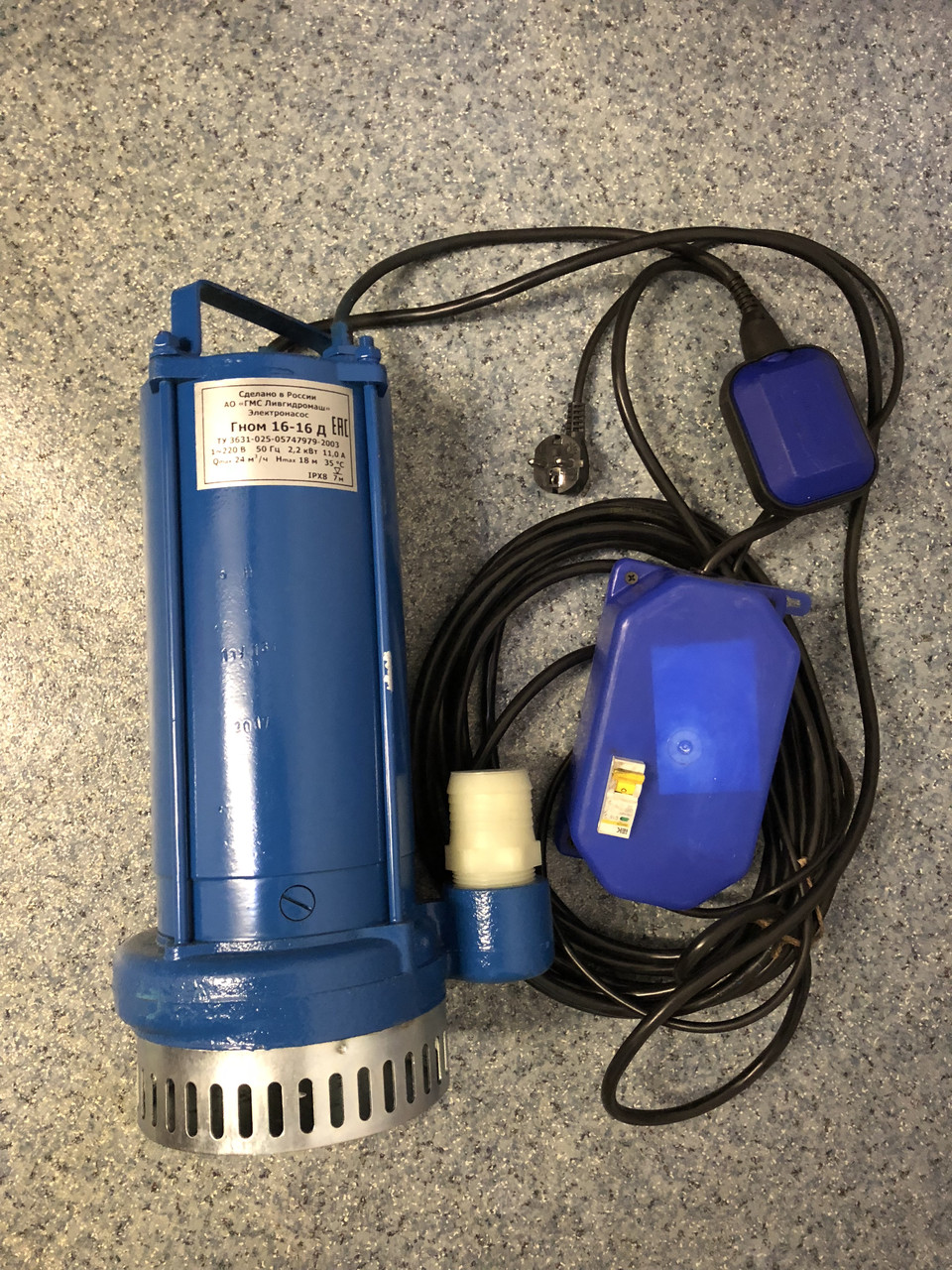

Моделі і принцип роботи насосів для води ГНОМ

Без насосів не може нормально функціонувати безліч промислових галузей. Вони необхідні для відкачування забрудненої води і використовується в нафтовій галузі, металургійної, харчової, хімічної промисловості і навіть у побуті.

Температура перегоняемой рідини насоса ГНОМ для води варіюється від 35 до 60 градусів зі знаком плюс.

Особливості конструкції та принцип дії приладу

Конструкцію відрізняє надійність і інтуїтивно зрозуміле керівництво по використанню. Простий і високопродуктивний пристрій стане в нагоді для дому, дачі і життєво необхідний для нормального функціонування такої галузі, як ЖКГ і багатьох інших напрямів у промисловості та сільському господарстві.

Основна насосна частина складається з: конденсатора, поплавка, нагрівостійкості дроти, колінчастого вала з нержавіючої сталі і стикових ущільнювачів.

Агрегат складається з: стартера, ротора, набору підшипників і кришки.

Масло, що знаходиться всередині електродвигуна, що виконує роль змащення і охолодження. Завдяки погружному увазі конструкції сама установка охолоджується за допомогою навколишнього середовища (води), в якій вона знаходиться.

Кількість обертів ротора для всіх видів насоса «Гном» однакова. Вона становить 3000 об/хв. Оснащений запобіжником агрегат має властивість вимикатися при сильному нагріванні. Якщо стався перегрів, варто зробити паузу в роботі до повного охолодження приладу.

Умовні позначення (маркування)

Зрозуміти, на що вказують цифри у назві, ми спробуємо на прикладі насоса ГНОМ 10-10 Тр. Перша цифра 10 вказує на ККД вироби і вимірюється в кубометрах на годину. Друге число свідчить про натиску, а одиницею вимірювання служать метри. Поєднання букв «Тр» вказує на можливість роботи з гарячими рідинами до +60 градусів.

Конструкція насоса має два типи занурення:

1. Переносний – занурення відбувається за допомогою міцного полімерного проводу;

2. Стаціонарний – з допомогою жорсткого троса.

Технічні характеристики пристрою

Помпи модельного ряду «ГНОМ» відносяться до одноступеневим вертикальним занурювальним приладів і мають моноблочну конструкцію. Вони призначаються для викачування дренажних і грунтових вод.

У складі рідини допускається наявність твердих частинок в 10% співвідношенні від загальної маси. При цьому їх густина не повинна перевищувати 2,5 тис. кг/м³. Розмір вкраплень не повинен перевищувати позначку в 5 мм.

Дія гідроагрегату відбувається за рахунок відцентрових сил. Робоче колесо насоса проводить забір рідини за допомогою відцентрової сили і виводить її через спеціальне вікно з патрубків і шлангах. Охолодження агрегату відбувається природним шляхом за рахунок його занурення у воду. Для перекачування гарячих мас використовується додаткове охолодження у вигляді «водяний сорочки».

Матеріали для виготовлення

1. Корпус має різне виконання, як правило, це неіржавіюча сталь або чавун;

2. Робоча крильчатка виготовляється з особливо міцного чавуну;

3. Ущільнювачі стиків створені з нікельованої сталі.

Обладнання виготовляють з різними видами двигунів, які живляться від електромережі (220 V) або мають трифазне джерело живлення 380 V.

Комплектація насосної станції ГНОМ

· адаптований під напругу провід довжиною 12 м;

· установка в зборі;

· в залежності від уподобань і потреб замовника прилад має в комплекті безперебійник для захисту електродвигуна, але це індивідуально.

Область застосування водяний ГНОМ установки

Експлуатується в ряді цілей:

· викачування брудної води у галузі ЖКГ (затоплені підвали, свердловини, колодязі);

· зрошення полів у сільському господарстві;

· відведення стічних вод на автомийках та в інших сферах;

· очищення затоплених котлованів.

Слід пам'ятати, що насос не підходить для відкачування фекальних стоків та вигрібних ям. В умовах сильної забрудненості рідини нафтовими відходами або іншими сировинними відходами промисловості, робота приладу не повинна тривати більше 4-5 годин.

Принцип вибору гідроустановка

Рядовому потребителю будет сложно выбрать подходящую модель насоса из заявленного ассортимента. Чтобы остановить свой выбор на правильной модели гидрооборудования, в основу выбора должны лечь технические характеристики, а именно: напор, мощность силового агрегата и производительность (количество перекачиваемой жидкости).

Цена оборудования

Если говорить о гидроустановке «Гном», то цена всегда соответствует качеству. Это высокотехнологичный прибор безукоризненного качества, имеющий целый ряд преимуществ.

Преимущества насоса Гном:

          1.       Высокое качество сборки и сырья;

          2.       Постоянная модификация;

          3.       Лёгкий монтаж и мобильность;

          4.       Надёжность и долговечность;

          5.       Возможность технического обслуживания;

          6.       Высокий показатель КПД.
