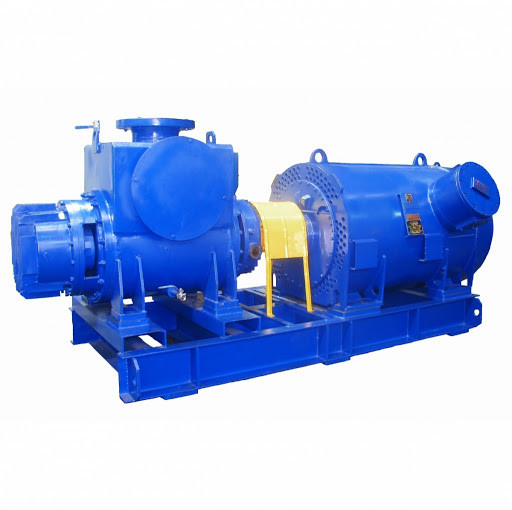

Насос А8 2ВВ 22/40-10/25

Насос А8 2ВВ 22/40-10/25

Основні характеристики насоса А8 2ВВ 22/40-10/25:

Подача м3/год – 22;

Частота обертання об/хв – 1450;

Тиск на вході в насос, кгс/см2, не більше - 25;

Тиск на виході з насоса кг/см2 – 40;

Кінематична в'язкість середовища (розрахункова), °ВУ - 10

ККД насоса, % - 60;

Допускається вакуумметрическая висота всмоктування, м – 5.

Приклад позначення насоса А5 2ВВ 15/40-8/30 У2:

А5 – конструктивне виконання насоса;

2ВВ – насос двухвинтовой з виносними підшипниками;

15 – подача насоса рідини в'язкістю 0,75*10-4 м2/с (10°ВУ) , м3/год;

40 – тиск насоса рідини в'язкістю 0,75*10-4м2/з (10°ВУ), кгс/см2;

8 – подача насоса рідини в'язкістю 1*10-4 м2/с (1°ВУ), м3/год;

30 – тиск насоса рідини в'язкістю 1*10-4 м2/с (1°ВУ), кгс/см2;

У – кліматичне виконання;

2 – категорія розміщення агрегату при експлуатації.

Призначення гвинтових насосів 2 ВВ - мультифазных:

Насос 2 СТ а також насосні агрегати перекачують хімічні не активні рідини у великому діапазоні в'язкості, з великим вмістом газу до 90 %.

Насоси і насосні агрегати це вироби загального призначення і є відновлюваними. За замовленням споживача можливе виготовлення насосів в іншому кліматичному виконанні. При розробці насосів враховані вимоги безпеки.

Насоси і насосні агрегати можуть експлуатуватися у вибухонебезпечних зонах.

Конструкція гвинтових насосів 2 ВВ - мультифазных:

До складу агрегату входить насос і електродвигун співвісно сагрегатированных на загальній фундаментній плиті або рамі. Насос з електродвигуном з'єднаний через муфту, яка закрита кожухом.

Агрегат є об'ємного типу і експлуатується тільки горизонтально. В обоймі розташовано два гвинти, які синхронно обертаються. Обойма є змінною і розташована в зварному корпусі.

Агрегати за замовленням споживача можуть комплектуватися пристроєм плавного пуску, частотним перетворювачем, системою контролю і управління, контролює тиск на вході і виході насоса, температуру підшипників насоса і двигуна, частоту обертання, в залежності від тиску на вході та ін.

Застосування гвинтових насосів 2 ВВ - мультифазных

нафтогазовидобувними
