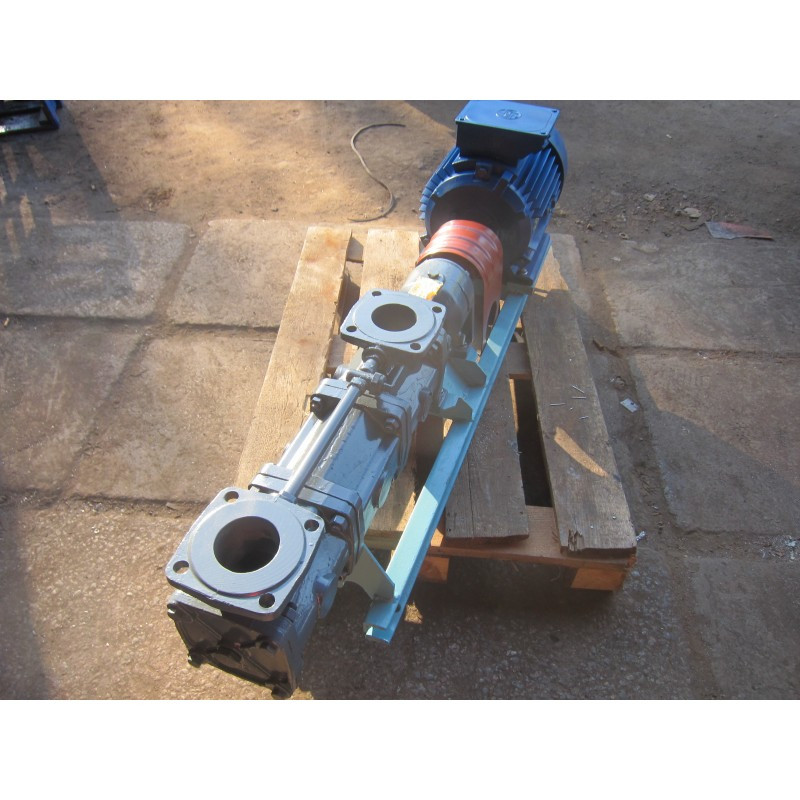

Насос одногвинтової 1В 20/5-16/5
Технічні параметри гвинтового насоса 1В 20/5-16/5:
Подача, м3/год - 16;
Тиск на виході, МПа - 0,5;
Частота обертання, об/хв - 1450;
Потужність початковою електродвигуна, кВт - 4.0;
Допустима висота самовсмоктування, м - 6.
Призначення одновинтового насоса:
Агрегат призначений для перекачування чистих і забруднених рідин при максимальній концентрації твердих частинок 5% до 3 мм і температурі до 50°С. Допускається перекачування таких матеріалів, як густі пастоподібні суміші, суспензії вапняних і глинистих продуктів в'язкістю до 1000000 сантипауз при максимальній частоті обертання ротора до 500 об/хв. Агрегати застосовуються у вугледобувній промисловості для дільничного і забійного водовідливу шахт, для водовідливу з зумпфов і водостоків при проведенні ухилів, похилих стволів і горизонтальних виробок; у приміщеннях і зовнішніх установках небезпечних по газу (метан) і вугільному пилу, а також у сільському господарстві, будівництві, водоснобжении, комунальному господарстві.
Загальні відомості одновинтового насоса:
Насосы одновинтовые относятся к объемным насосам героторного типа с кинематическим соотношением i=1/2, у которого винт совершает планетарное движение в неподвижной упругой обойме. Обойма с винтом образует замкнутые полости – шлюзы. При вращении винта рабочая среда, замкнутая в шлюзах, перемещается от полости всасывающего корпуса к полости напорного корпуса, при этом в корпусе всасывающем создается разрежение, а в напорном – давление. Новая конструкция электронасосного агрегата более надежна в эксплуатации, ресурс ее повышен за счет использования в конструкции ряда новых решений:
1) автоматичне поджатие обойми до гвинта по мірі зносу тиском рідини;
2) закріплення, фіксація і ущільнення головки валу карданного з приводним валом;
3) застосована муфта з гніздами і еластичними вкладишами спеціального профілю;
4) застосовано зносостійке покриття хромом поверхонь гвинта і тертя робочих органів трансмісії.
Агрегат поставляється з комплектом запчастин: обойми, вал карданний, пальці, ущільнення.
Ви можете замовити як агрегат у зборі, так і насос без приводу.
За вашим спеціальним вимогам ми доопрацюємо насос і агрегат.
Примітка: агрегати комплектуються також двигунами в загальнопромисловому виконанні з відповідним числом оборотів і потужністю.
Матеріали основних деталей одновинтового насоса:
Корпус приводний, кришка, подовжувач, корпус - алюмінієвий сплав або сірий чавун СЧ15
Вал приводний - сталь 20, гвинт - сталь 45, вал карданний - сталь 35, обойма - гума МБМ, МБ (маслобензостійка), Ущільнювальний вузол - набивання АП (ХХН) 12Х12.
Основні атрибути | |
---|---|
Країна виробник | Україна |
Гарантійний термін | 12 міс |
Максимальна пропускна здатність | 16 куб.м/год |
Максимальний робочий тиск | 0.5 бар |
Максимальна температура робочої рідини | 50 град. |
Встановлення насоса | Горизонтальна |
Тип гвинтового насоса | Одногвинтовий |
Користувальницькі характеристики | |
Тип | Гвинтовий |
- Ціна: Ціну уточнюйте
