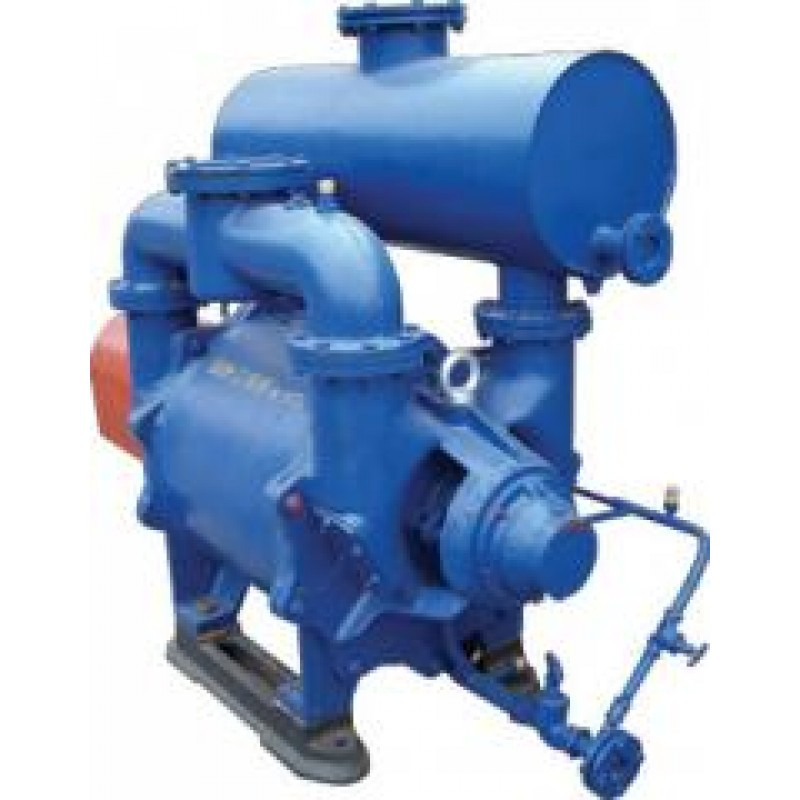

Насос ВВН 3Н вакуумний водокольцевой

Насос ВВН 3Н вакуумний водокольцевой

Технічні характеристики ВВН 3Н

Уакуумный водокольцевой насос ВВН-3Н для відкачування неагресивних по відношенню до чавуну газів і парів з метою створення вакууму в закритих апаратах. Насос не потребує очистки надходять у них газів, a також допускають потрапляння в насос рідин разом з отсасываемым газом.

Матеріал проточної частини ? сталь.

Ущільнення валу ? сальникове. Одна з переваг насосів ВВН-3Н є відсутність рухомих частин у вакуумній агрегаті.

При циклі обертання робочого колеса насоса ВВН-3Н рідина перетворюється в своєбразним водяне кільце завдяки дії в насосі відцентрової сили. Водяне кільце в свою чергу витісняє відкачуваний газ назовні. Такий результат в процесі роботи вакуумного насоса ВВН-3Н досягається за допомогою використання виключно екслюзивним конструкції: рухомі частини насоса ВВН розташовані таким чином по відношенню до корпусу насоса, що їх осі не збігаються. При повороті колеса насоса ВВН-3Н тиск в робочій комірці вакуумного насоса з газом збільшується, і він викидається через нагнітальні кільце назовні.

Швидкодія вказано при тиску всмоктування 0,03 МПа.

Агрегат може бути виготовлений у вибухозахищеному виконанні.

Матеріал проточної частини ? сталь 12Х18Н9Т.

Ущільнення валу ? сальникове.

Швидкодія вказано при тиску всмоктування 0,03 МПа.

НасосВВН-3Н виробляє Росія.

Вартість насоси ВВН-3Н , агрегат ВВН-3Н , раму, корпус насоса ВВН-3Н , робоче колесо ВВН-3Н крыльчаткаВВН-3Н , ротор насоса ВВН-3Н уточнюйте у відділі продажів.

Насос (агрегат) ВВН-3Н УХЛ 4.2,
— ВВН3 ? вакуумний, водокольцевой насос з номінальним тиском всмоктування 0,03 МПа;
— 3 ? продуктивність, м3/хв;

- Н нержавіючі проточна частина
— УХЛ ? кліматичне виконання агрегату;
— 4.2 ? категорія розміщення агрегату.

Водокільцеві вакуумні насоси ВВН призначені для відкачування неагресивних по відношенню до чавуну газів і парів з метою створення вакууму в закритих апаратах. Робоча рідина таких вакуумних насосів - вода. Вакуумні насоси ВВН використовуються в хімічній і нафтовій промисловості, сільському господарстві на доїльних установках, для сушіння у виробництві паперу і обробки шкір, для транспортування сипучих і рідких продуктів, для сушіння і стерилізації в медицині, установках видалення пилу, на очисних спорудах. Для роботи в агресивних середовищах застосовуються вакуумні насоси марок ВВН-3Н і ЖВН-12П, в яких деталі проточної частини виконані з нержавіючої сталі 12Х18Н9Т;

Конструкція насосів: вакуумні водокільцеві простої дії.

Виконання насосів: горизонтальні з осьовим напрямком газу через всмоктуючі і нагнітальні вікна. Конструктивна особливість - відсутність рухомих частин у робочому просторі. Матеріали виконання вакуумних водокольцев насосів ВВН - сірий чавун і сталі звичайних марок, насосів ЖВН-12П - нержавіюча сталь 12Х18Н9Т. Область застосування вакуумних водокольцевых насосів ВВН. Водокільцеві вакуумні насосыи агрегати призначені для відкачування і створення вакууму в технологічних процесах хімічної, целюлозно-паперової, гірничо-видобувної, текстильної, харчової, металургійної, машинобудівної, фармацевтичній та інших галузях промисловості, а також в комунальному та сільському господарствах. Перевагою насосів і агрегатів є здатність відкачувати будь-які гази та пари, у тому числі забруднені і запилені.

Принцип дії насоса ВВН
