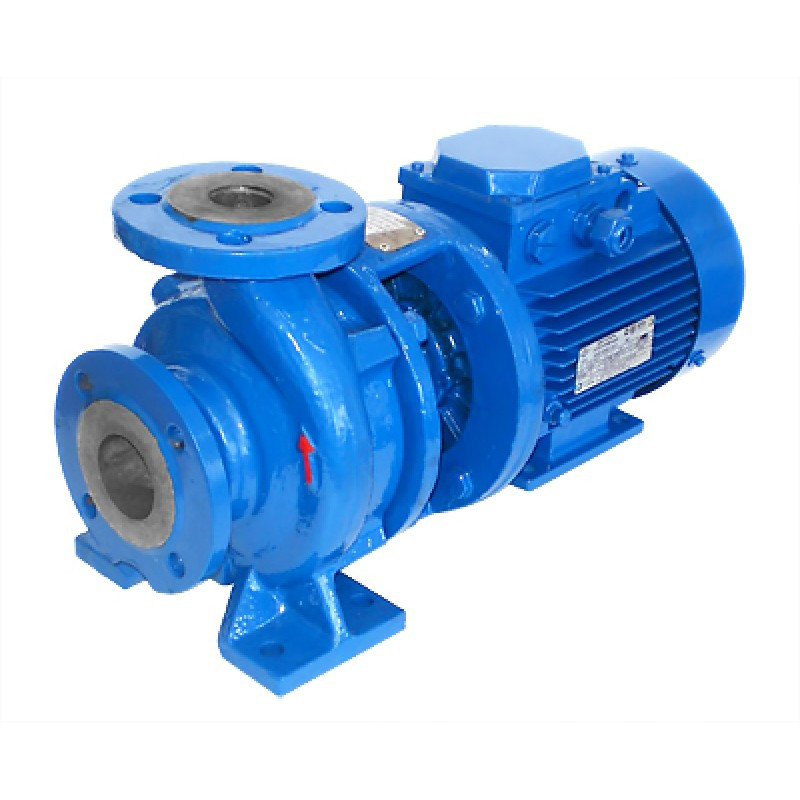

Насос КМ 8/18 відцентровий, горизонтальний, консольно-моноблочний для води

Насос КМ 8/18 відцентровий, горизонтальний, консольно-моноблочний для води

ОСНОВНІ ХАРАКТЕРИСТИКИ НАСОСА

Подача - 8 м3/годину

Напір – 18 м

Потужність двигуна - 5,5 кВт

Частота обертання - 2900 об/хв

Допустимий кавітаційний запас – 3,8 м

Тиск на вході не більше - 3,5 кг/см2

Маса – 34 кг

Маса агрегату – 76 кг

Потужність насоса – 3,4 кВт

ККД насоса не менше – 60 %

Витік через сальникове ущільнення не більше 2 л/год

Номінальний діаметр робочого колеса – 160 мм

Насос КМ 8/18 випускається з 1982 року, його аналогами є: насос 1,5 КМ-6 випускається з 1973 року, насос КМ 50-32-125 випускається з 1990 року.

Консольний насос являє собою, з точки зору гідравліки, характерний тип відцентрового насоса робочим органом якого є відцентрове колесо.

Відцентрове колесо складається з двох дисків, між якими, з'єднуючи їх в єдину конструкцію, що знаходяться лопаті, плавно зігнуті у бік, протилежний напряму обертання колеса.

При обертанні колеса на кожну частинку рідини, що знаходиться всередині колеса, діє відцентрова сила, прямо пропорційна відстані частинки від центру колеса і квадрату кутової швидкості обертання колеса.

Під дією цієї сили рідина викидається в напірний трубопровід з робочого колеса, в результаті чого в центрі колеса створюється розрідження, а в периферійній його частини - підвищений тиск.

Рух рідини по всмоктуючому трубопроводу відбувається внаслідок різниці тисків над вільною поверхнею рідини в приймальному резервуарі та в центральній області колеса, де є розрідження.

До групи консольних насосів відносяться відцентрові одноступінчаті чавунні насоси з одностороннім підведенням рідини до робочого колеса. Колесо такого насоса розташовується на кінці валу (консолі), закріпленого у підшипниках корпусу насоса або електродвигуна. Таку ж конструкцію мають і інші типи насосів (хімічні, фекальні, грунтові тощо).

Конструктивно насоси мають наступні виконання:

До - (основне виконання) горизонтальні консольні з опорою на корпусі, з підведенням від двигуна через пружну муфту;

КМ - консольні моноблочні. Робоче колесо встановлено на кінці довгого валу електродвигуна;

КМП - підвищувальні, для установки в житлових будівлях;

ЦВЦ або КМЛ - лінійні з розташуванням осей всмоктувального та напірного патрубків " в лінію і вертикальною віссю обертання ротора.

Матеріал деталей проточної частини консольних насосів - сірий чавун.

Консольні насоси призначені для перекачування води та інших нейтральних рідин з температурою від 0° до 85°С (за спеціальним замовленням з температурою до 105°З)з вмістом твердих включень розміром до 0,2 мм, об'ємна концентрація яких не перевищує 0,1%

Найбільше припустиме надлишковий тиск рідини на вході: для насосів з опорою на корпусі і для підвищувальних 6 кГс/см2, для моноблочних і лінійних - 3,5 кГс/см2 .

Виконання насоса по вузла ущільнення визначається температурою води і тиском на вході в насос. У одинарне сальникове ущільнення затворна рідина не подається. При температурі води понад 85°С або при абсолютному тиску на вході нижче атмосферного у подвійне сальникове ущільнення подається затворна вода під тиском, що перевищує тиск рідини перед ущільненням на 0,5 - 1 кГс/см2 . У подвійне сальникове ущільнення затворна рідина (вода) подається в глухий кут. Нормальная величина внешней утечки воды до 3 л/час, (через сальник должна просачиваться жидкость, чтобы смазывать уплотняющую поверхность).

Не допускается установка и эксплуатация насосов во вэрыво и пожароопасных производствах и использование их для перекачивания горючих и легковоспламеняющихся жидкостей, а также размещение в жилых зданиях ( кроме повысительных насосов ЦВЦ и КМЛ).

Насосы исполнения К и КM выпускаются на одинаковые рабочие параметры и при ограниченных рабочих площадях предпочтение отдается исполнению КМ, которые, как правило, на треть имеют меньшую длину.

Підвищувальні насоси типу КМП використовуються для перекачування чистої води про температурою до 105°С у житлових і громадських будівлях.

Основні характеристики насоса

Країна виробник: Україна

Перекачуване середовище: живильна вода, чиста вода, хімічно нейтральні речовини.

Установка насоса: горизонтальна.

Матеріал корпусу: сірий чавун.
