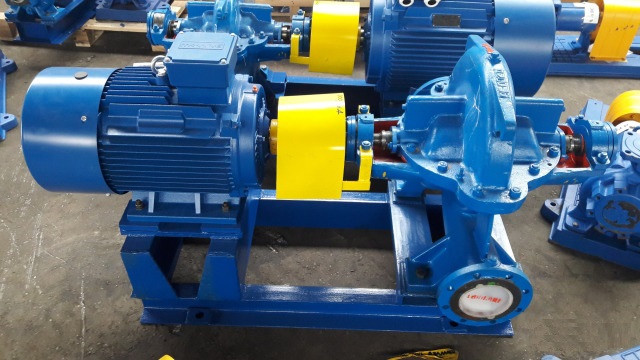

Насос 4 НДВ динамічний, двостороннього входу, відцентровий, горизонтальний, одноступінчатий для води.

Насос 4 НДВ динамічний, двостороннього входу, відцентровий, горизонтальний, одноступінчатий для води.

Характеристики насоса:

Подача - 200 м3

Напір - 90 м

Комплектується електродвигуном 90 кВт; 3000 об/хв

Маса насоса 145 кг

Маса агрегату 820 кг

Габарити насоса 766х530х495 мм.

Габарити агрегату 1727х577х795 мм.

Насос 4НДВ випускається з 1973 року, його аналогами є: насос Д200-95 випускається з 1982 року, насос 1Д 200-90 випускається з 1990 року.

Конструкція :

• Насос динамічний, двостороннього входу, відцентровий, горизонтальний, одноступінчатий.

• Насос складається з корпусу, кришки, робочого колеса, вали, вузлів ущільнення і підшипникових опор.

  Ущільнення валу насоса – сальникове. Для створення гідравлічного затвора до кільця сальника рідина підводиться по каналу до кришці насоса.

  Опорами вала служать два підшипника кочення, змащуються консистентним мастилом, охолодження корпусів підшипників не потрібно.

  Привід насоса – від двигуна через пружну муфту.

  Напряму обертання ротора – проти годинникової стрілки (ліве), якщо дивитися з боку двигуна, причому вхідний патрубок знаходиться з лівого боку.

  По техническом заданию потребителя возможно изготовление насоса с вращением по часовой стрелке (правое). Электродвигатель к насосу подбирают в зависимости от максимальной потребляемой мощности, частоты вращения.

  Материал основных частей насоса: корпус, крышки, рабочее колесо – чугун СЧ 20 или чугун СЧ 25, вал изготавливается из стали – СТ45.

Применение :

• Застосовуються насоси для водного господарства та ЖКП (водозабір, постачання, меліорації), для нафтогазової галузі (підтримання пластового тиску, водопостачання), для теплоенергетики, атомної енергетики, металургії, гірничодобувної промисловості, систем пожежогасіння.

Рідина :

• Використовуються для перекачування води (чиста, технічна, пластова, гаряча, морська), для нафтопродуктів, хімічно активних рідин
•


Виробники :

• Сахгидромаш
• Ливгидромаш
• Укрнасоссервіс
• Сумський Завод "Насосенергомаш"
• Катайський Насосний Завод
• VIPOM (Віпом, Болгарія)
