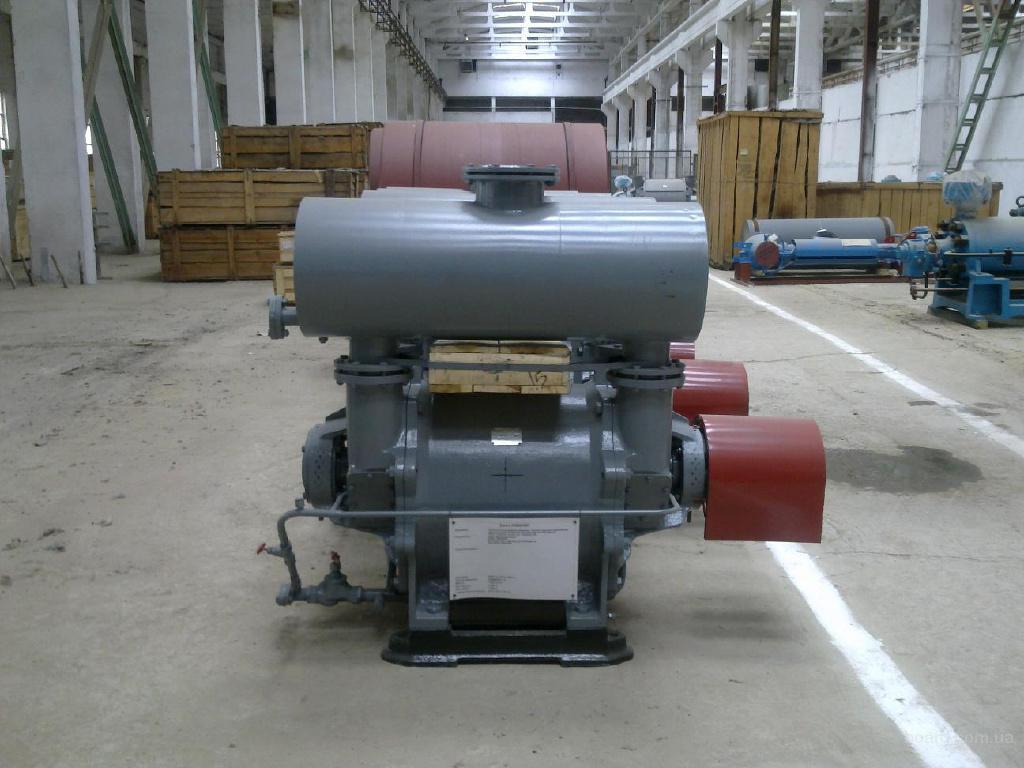

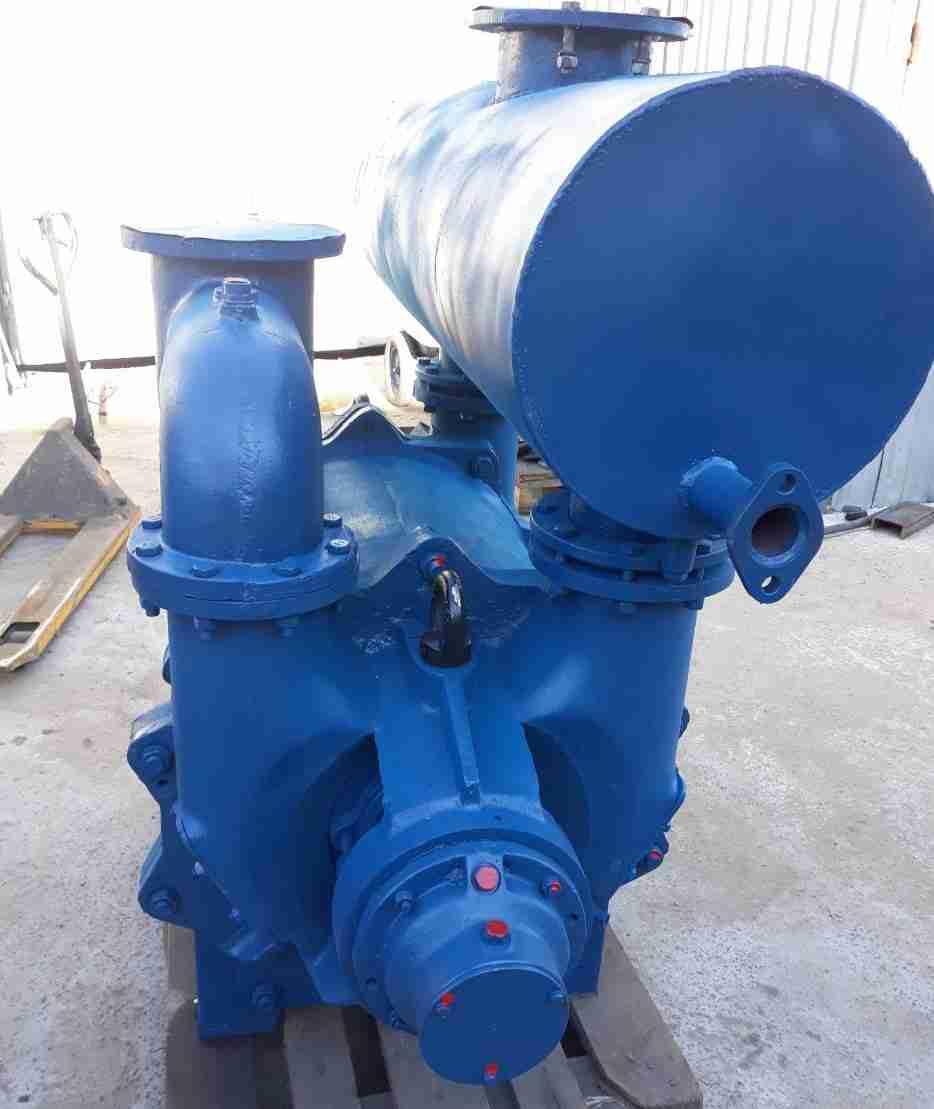

Насос ВВН2-150 вакуумний водокольцевий у зборі

Насос ВВН 2-150 короткі параметри:

Продуктивність: 150 кубів хвилину;

Рудиментарний тиск: 0,10 МПа

Потрібна потужність: 180 кВт

Частота обертання: 300 обертів за хвилину

Маса: 5750кг

Вакуумні водокільцієві насоси скорочено ВВН використовуються в найрізноманітніших галузях, переважно їх робота спрямована на викачування газу, пари та газопарових повітряних сумішей, з різною кількістю домішок, які не контактують за хімічними властивостями з чавуном. Електронасоси ВВН знайшли застосування в харчовій, деревообробній, хімічній, на тютюнових і кондитерських фабриках, целюлозно-паперовій, а також у газовій та інших галузях спецгосподарства. Насамперед вакуумні насоси, а саме ВВН, відрізняються від інших вакуумних насосів простотою своєї конструкції, ну і, звичайно ж, можливістю відкачувати забруднені пари.

Насосні станції ВВН ніяк не призначені для використання в пожежонебезпечних і вибухонебезпечних приміщеннях

За конструкцією насоси ВВН досить прості. Наприклад, ВВН1-1,5 є в моноблоковій модифікації, у якій на валу електродвигуна закріплений насос ексцентрично щодо вала  електромотора. Всі інші моделі вакуумних насосів ВВН1-0,75, ВВН1-1,5, ВВН1-3, ВВН1-6, ВВН1-12 і ВВН 1-25 стоять на загальній рамі та кріпляться до електродвигуна за допомогою сполучної муфти.

Основні складники деталі вакуумного насоса ВВН: вал, корпус, кришка, диск і кронштейн. Корпус — це чавунна оливка з порожнинами нагнітання і всмоктування. Ці порожнини з'єднані з робочою порожниною за допомогою великого та малого серпоподібного вирізу в корпусі. До валу за допомогою шпону кріпиться диск, який може вільно мерехтувати по валу й у такий спосіб створювати умови для рівномірного утворення торцевих проміжків. Матеріал, з якого виготовлений диск — бронза. Перед пуском насос потрібно заповнити рідиною до осі. Вода, під час оберту диска, відходить у глибину кришки, у такий спосіб утворюючи водяне кільце. Під час наступного оберту відбувається стиснення повітря, що перекачується. Крізь малий серпоподібний виріз газ і зайва вода відходять у нагнітальний патрубок.
