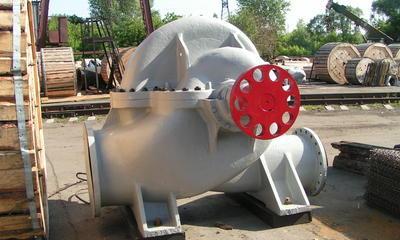

Насос Д 6300-27-3 динамічний, двостороннього входу, відцентровий, горизонтальний, одноступеневий для води

Насос Д6300-27-3 (старе маркування насоса 32Д19)

Продуктивність — 6300 м3/год, напір — 27 м

Насос видаватиме необхідні параметри, якщо насосний агрегат укомплектувати високовольтним синхронним електродвигуном А4-450-Y8 (630 кВт, 750 об/хв, 6 кВ).

Насос Д6300-27а-3

Продуктивність — 5800 м3/год, напір — 24 м

Для досягнення цих параметрів насоса потрібно зробити обточку робочого колеса «а», тобто зменшити його діаметр. Агрегат потрібно комплектувати високовольтним синхронним електродвигуном А4-450-УК8 (500 кВт, 750 об/хв, 6 кВ).

Маса насоса Д 6300-27-3  = 5100 кг.

Маса насосного агрегату Д 6300-27-3 (630 кВт) = 8700 кг.

Габарити насосного агрегату Д 6300-27-3 (630 кВт): довжина 4900 мм, ширина 2180 мм, висота 2100 мм.



Насос Д6300-27-3 призначений для перекачування чистої води з невеликими частинками розміром до 0,3 мм, активність водню рН має бути в межах 7-8,5. Корпус і практично всі деталі насоса зроблені з чавуну. За конструкцією насос Д одноступеневий із рознімним корпусом, за способом розташування й експлуатації горизонтальний, з робочим колесом двостороннього входу. У стандартному виготовленні насос випускається із сальниковим ущільненням, ліве обертання ротора. На замовлення ми можемо зробити поставку з торцевим ущільненням.

Привод насоса виконується за допомогою високовольтного електродвигуна через втулочно-пальцеву муфту.

Стандартний напрямок обертання валу ліве (проти годинникової стрілки, якщо дивитися збоку приводу насоса). Під замовлення можна зробити поставку насоса Д із правим обертанням вала.

Ви можете замовити в нас:

• Насос без муфти, без станини, без електродвигуна.
• Насос із муфтою, без станини, без електродвигуна.
• Насос із муфтою на станині, але без електродвигуна.
• Насосна установка в зборі.

Електродвигун комплектується в агрегат залежно від параметрів насоса (подача та напір), також варто звертати увагу на вимоги щодо вибухової безпеки насосного агрегату. За потужністю до встановлення до насосів типу Д ставляться загальнопромислові електромотори від 22 кВт до 2000 кВт різних маркувань (АІР, 5 А, 4 А, А4, АО3, АМУ, ВАО2, 2ВР, АІУ, АІМ, 2 В).

Розшифрування маркування на прикладі насоса Д 4000-95а-2 У2:

Д — насос двостороннього входу

4000 — продуктивність насоса, м3/год

95 — напір, м

― 1-я підрізка колеса

б — 2-я підрізка колеса

2 — модернізація насоса

До - проточна частина з матеріалу: неіржавка сталь 12Х18Н9Т

У — помірний клімат, кліматичні умови. Буква «Т» тропічне виготовлення

2 — категорія розміщення.

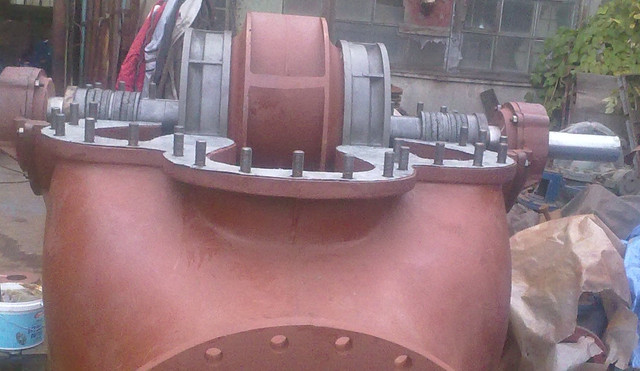

 Нижче представлений ротор у складі в корпусі насоса Д

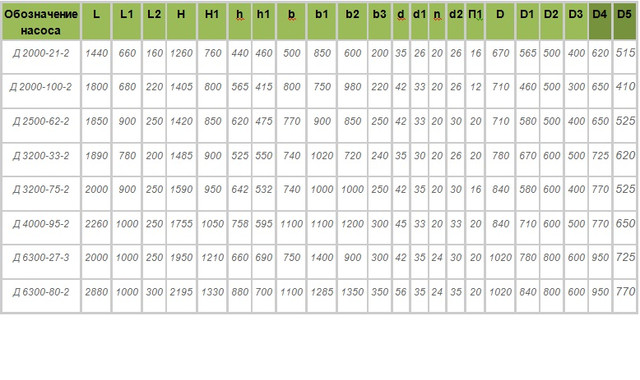

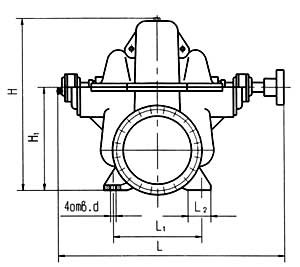

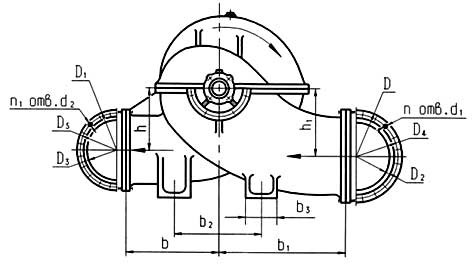

 Розміри, діаметри патрубків горизонтального насоса Д6300-27-3



Схематичне зображення насоса Д у розрізі із зазначенням деталей





<td style="width:3.0cm;border-top:none;border-left:none;border-bottom: solid windowtext 1.0pt;border-right:solid windowtext 1.0pt;mso-border-top-alt: solid windowtext .5pt;mso-border-left-alt:solid windowtext .5pt;mso-border-</tr>

1	Відбійне кільце	8	Фіксувальний гвинт під внутрішній шестигранник	15	Корпус насоса	22	Шайба	29	Букса
2	Фіксувальний гвинт із внутрішнім шестигранником	9	Гайка робочого колеса	16	Вал	23	Кругла гайка	30	Ущільнювальне кільце
