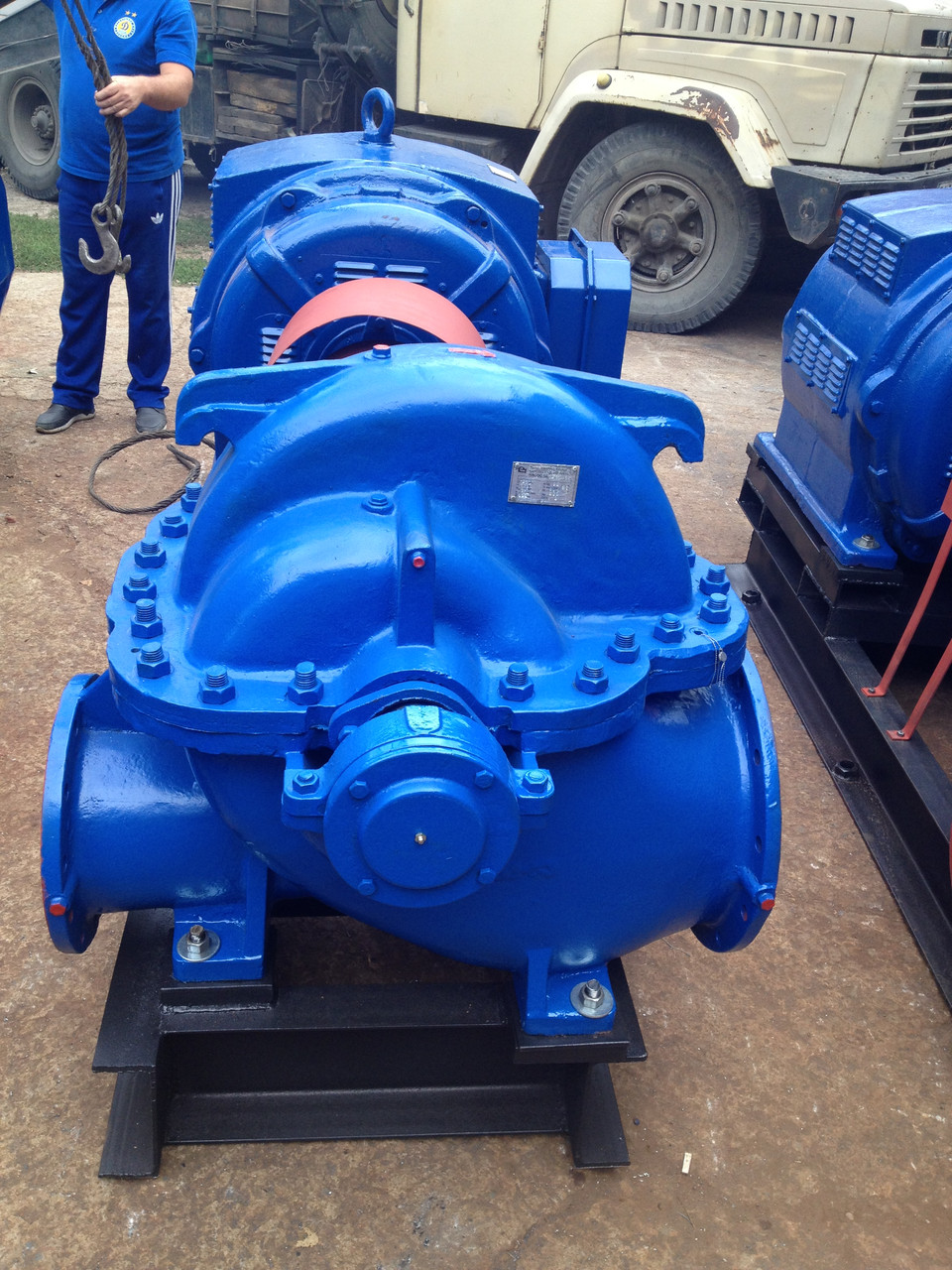

Насос 1Д 1250-63 для води відцентровий 1Д1250-63

Насос 1Д 1250-63 для води відцентровий 1Д1250-63

  • В наявності

від 81 200 грн.

Купити
+38 (067) 7915171
отдел продаж
  • +38 (050) 0472422
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів безкоштовно
Насос 1Д 1250-63 для води відцентровий 1Д1250-63
Насос 1Д 1250-63 для води відцентровий 1Д1250-63В наявності
від 81 200 грн.
Купити
+38 (067) 7915171
отдел продаж
  • +38 (050) 0472422
Опис
Характеристики
Інформація для замовлення

Насос 1Д 1250-63

Продуктивність – 1250 м3/годину

Напір – 63 м

Насосний агрегат 1Д1250-63 на рамі агрегатується електромотором АИР355М4 315 кВт на 1500 об/хв, з цим електродвигуном насос видає повні параметри 1250 куб і 63м напір. Якщо робити першу обточування робочого колеса "а" для зниження подачі і напору ― 1100 куб, 52 м, насос 1Д 1250-63а, відповідно і двигун потрібно монтувати менш потужний АИР355Ѕ4 250 кВт, 1500 об/хв. Підрізка робочого колеса «б», насос 1Д 1250-63б, параметри 1050 м3/год, 44м. ― монтується асинхронний двигун потужністю 200 кВт на 1500 оборотів за хвилину, маркування АИР315М4.

Також насосну установку 1Д1250-63 можна укомлектований асинхронним електродвигуном на 1000 об/хв: насос 1Д1250-63 (параметри 800 м3/год, 28 м) ― АИР315Ѕ6 (110 кВт 1000 об/хв.), насос 1Д1250-63а (параметри 740 м3/год, 24 м) ― АИР280Ѕ6 (75 кВт 1000 об/хв.), насос 1Д1250-63б (параметри 710 м3/год, 20 м) ― АИР250М6 (55 кВт 1000 об/хв).

Маса насоса 1Д 1250-63 = 808 кг.

Маса агрегату 1Д 1250-63 = 2370 кг

Габарити агрегату 1Д 1250-63: довжина 2500 мм, ширина 900 мм, висота 1400 мм

Діаметр вхідного патрубка ― 350 мм.
Діаметр напірного патрубка ― 250 мм.

Насоси і насосні установки Д, 1Д, 2Д

Насос 1Д перекачує чисту прісну воду температурою до +85ºС і схожі з водою рідини, розмір включень до 0,3 мм, рН показник водню від 7 до 8,5. Приводом насоса служить асинхронний електричний мотор або дизельний двигун. Ущільнення валу насоса – подвійне сальникове, під замовлення ― торцеве. Стандартне напрямок обертання вала ліве (це якщо дивитися з боку двигуна ― проти ходу годинникової стрілки). Під замовлення є можливість здійснити поставку насоса 1Д, Д з правим обертанням ротора.

Ви можете замовити у нас як сам насос окремо, насос змонтований на рамі, а також насосний агрегат в зборі з електродвигуном. Насоси виробництва України, Росії таких заводів як Ливгидромаш, Ливнынасос та інші. Електродвигун комплектується в агрегат в залежності від параметрів насоса (подача і напір), також варто звертати увагу на вимоги вибухобезпеки насосного агрегату. По потужності монтується двигун від 22 кВт до 2000 кВт різних маркувань (АЇР, 5А, 4АМ, 4А, А4, АО3, АМУ, ВАО2, 2ВР, АИУ, АИММ, 2В).



Розшифровка маркування на прикладі насоса 1Д 630-90-а У2

1 – модернізація насоса

Д – насос двостороннього входу

630 – продуктивність насоса, м3/год

90 – напір, м

а – 1-я підрізування робочого колеса

У – кліматичні умови

2 – категорія розміщення.



Нижче представлений ротор в зборі в корпусі насоса 1Д



Розміри, діаметри патрубків водяного горизонтального насоса 1Д1250-63























Схематичне зображення насоса Д у розрізі із зазначенням деталей

1

Відбійну кільце

8

Фіксуючий гвинт під внутрішній шестигранник

15

Корпус насоса

22

Шайба

29

Букса

2

Фіксуючий гвинт з внутрішнім шестигранник

9

Гайка робочого колеса

16

Вал

23

Кругла гайка

30

Ущільнювальне кільце

3

Ущільнювальне кільце

10

Допоміжний трубопровід насоса

17

Механічне ущільнення

24

Кришка корпусу підшипника А

31

Упор підшипника

4

Сальникове втулка

11

Ущільнювальне кільце

18

Ущільнювальне кільце

25

Сальник

32

Підшипник

5

Сальникове набивання

12

Робоче колесо

19

Кришка механічного ущільнення

26

Шпонка

33

Кришка корпусу підшипника В

6

Сальникове кільце

13

Кришка насоса

20

Сальник

27

Муфта втулочно-пальцева

34

Корпус підшипника

7

Упор для сальника

14

Шпонка

21

Підшипник

28

Шпонка





Основні
Перекачувані середиЧистая вода
Встановлення насосаГоризонтальная
Максимальна температура робочої рідини  85 град.
Матеріал корпусуЧугун
Матеріал робочого колесаЧугун
Гарантійний термін  12 мес
