Насос СМ 100-65-200/2а центробежный, горизонтальный, консольный, одноступенчатый для сточно-массных сред

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ НАСОСА

Подача - 86 м3/час

Напор – 42 м

Мощность двигателя - 30 кВт

Частота вращения - 3000 об/мин

Допускаемый кавитационный запас – 5 м

КПД насоса не менее – 58 %

Утечка через сальниковое уплотнение не более – 10 л/час.

Номинальный диаметр рабочего колеса – 188 мм.

Масса насоса - 94 кг.

Масса агрегата - 388 кг.

Габаритные размеры агрегата 1130х310х5645 мм.

Насос СМ 100-65-200/2а выпускается с 1990 года.

ФЕКАЛЬНЫЕ НАСОСЫ (СТОЧНО-МАССНЫЕ НАСОСЫ)
СМ СМС СД СДВ ФС ФГС

Предназначены для перекачивания бытовых и промышленных загрязненных вод с водородным показателем рН от 6 до 8,5, плотностью до 1100 кг/м3,с температурой до 90°С, с содержанием абразивных частиц не более 1% по объему, размером частиц до 5 мм.

Характер перекачиваемой жидкости, которая содержит большое количество загрязнений, предъявляет к конструкции такое требование, как незасоряемость насоса. Проточные каналы насоса выполняются более широкими по сравнению с каналами насосов, перекачивающих чистые жидкости. Обтекаемые поверхности рабочего колеса устанавливают заподлицо с поверхностью спирального канала.

Уплотнение вала насоса - сальниковое.

В сальниковое уплотнение подается затворная жидкость под давлением, превышающим давление перед уплотнением со стороны рабочего колеса на 0,5?1 кГс/см .

Насосы выпускаются нескольких видов.

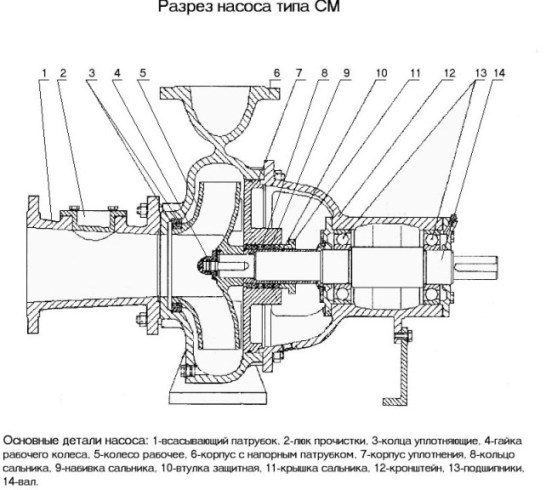

Сточно-массные насосы типа СМ - консольные горизонтальные, одноступенчатые с центробежным колесом закрытого типа.

Материал деталей проточной части - серый чугун (,

Сточно-массные насосы типа СМС - консольные горизонтальные, одноступенчатые с открытым колесом. Свободно-вихревого типа.

Конструкция чугунных насосов типа СМ к CMC соответствует международным стандартам; наличие монтажного проставив между валами насоса и электродвигателя позволяет демонтировать насос без демонтажа трубопроводов и электродвигателя.

Сточно-динамические насосы типа СД и СДB - чугунные одноступенчатые с центробежным колесом закрытого типа. (СД - горизонтальные, СДВ - вертикальные).

Конструкция этих насосов не позволяет демонтировать его без отсоединения трубопроводов.

Фекальные судовые насосы типа ФС и ФГС - свободно-вихревые горизонтальные, моноблочные, предназначены для перекачивания сточных (фановых) и бытовых вод с температурой до 55°С с посторонними включениями (фекалии, бумага, пищевые отходы) и предназначены главным образом, для судовых систем.

Характеристики насоса:

Производитель - Укрнасоссервис

Страна производитель - Украина

Установка насоса - Горизонтальная

Перекачиваемые среды - Канализационные вещества, Чистая вода.
